PDU を取り外す

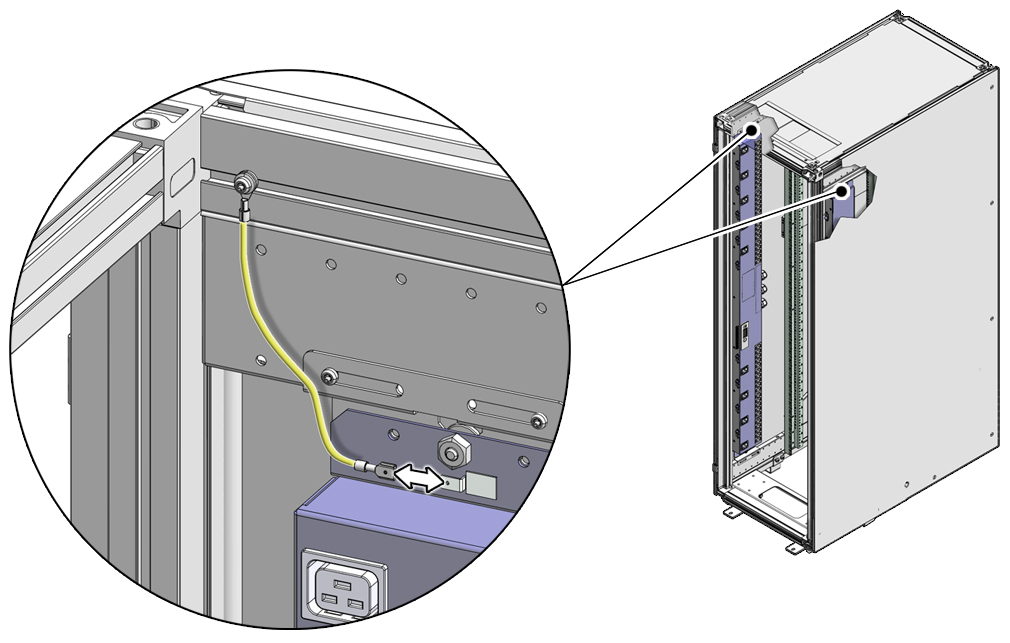

1. 障害のある PDU から、PDU をモジュラーシステムに接続している 2 本の アースコードの上部と下部を慎重に取り外します。

   ---

   注意  -  障害のある PDU からコードを取り外すときに、もう一方の PDU へのアースコードに触れないでください。

   ---



2. モジュラーシステムを基準にして下部の PDU ブラケットの前方と後方の位置を書きとめておき、あとで交換用の PDU を同じ場所に取り付けられるようにします。
3. T-30 トルクスねじ回しを使用して、下部の PDU ブラケットをモジュラーシステムに固定している 2 本のねじを取り外し、それらのねじをあとで使用できるように取っておきます。

   下部の PDU ブラケットは PDU に取り付けられたままになっています。

4. モジュラーシステムの内部を基準にして上部の PDU ブラケットの前方と後方の位置を書きとめておき、あとで交換用の PDU を同じ場所に取り付けられるようにします。
5. モジュラーシステムに取り付けられている上部の PDU ブラケットから:
   1. T-25 トルクスねじ回しを使用して、PDU を上部の PDU ブラケットに固定している 2 本のねじを取り外し、それらのねじをあとで使用できるように取っておきます。
   2. T-30 トルクスねじ回しを使用して、上部の PDU ブラケットをモジュラーシステムに固定している 2 本のねじを取り外し、それらのねじをあとで使用できるように取っておきます。
   3. PDU ブラケットをモジュラーシステムから取り外します。
6. コンポーネントの電源コード (FBS、FMM、スイッチ) を上部から下部の順に外します。

   ---

   注意  -  電源入力リードをひねったり、ねじったり、曲げすぎたりしないでください。

   ---

   ---

   注意  -  電源コードの取り外し中は、下部のブラケットをフレームの上に置いたままにして、電源コードが歪まないようにします。

   ---

7. PDU を取り外し、静電気防止対策の施されたクリーンな作業台に置きます。
8. T-25 トルクスねじ回しを使用して、障害のある PDU から下部のブラケットを取り外します。

   交換用の PDU の取り付けに使用できるように、このブラケットを取っておきます。

9. 交換用の PDU を取り付けます。

   交換用の PDU を取り付けるを参照してください。
