ZS4-4 후면 패널

다음 그림은 ZS4-4 후면 패널을 보여줍니다. 기본 구성 PCIe 카드는 이 그림에 표시되어 있지 않습니다.

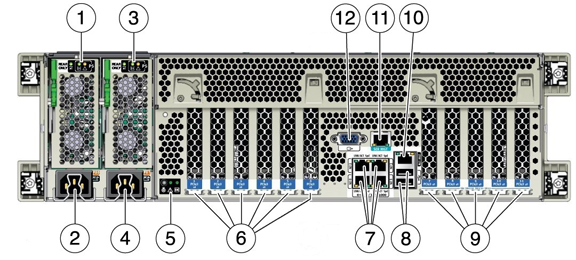

그림 4  ZS4-4 컨트롤러 후면 패널

그림 범례 그림 범례 1 PSU(전원 공급 장치) 0 표시기 패널 7 네트워크(NET) 10GbE 포트: NET0NET3 2 PSU 0 AC 입력 8 USB 2.0 커넥터(2) 3 PSU 1 표시기 패널 9 PCIe 카드 슬롯 711 4 PSU 1 AC 입력 10 SP(서비스 프로세서) 네트워크 관리(NET MGT) 포트 5 시스템 상태 표시기 패널 11 직렬 관리(SER MGT) RJ-45 포트 6 PCIe 카드 슬롯 1-6 12 DB-15 비디오 포트
