7320 I/O 구성 요소

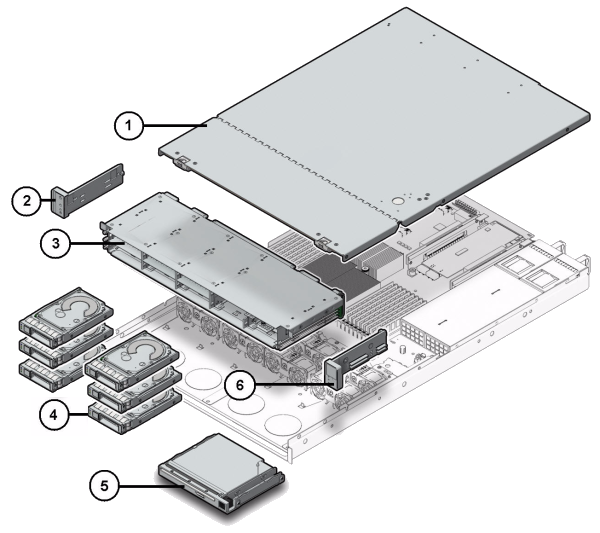

다음 그림과 범례는 스토리지 컨트롤러의 I/O 구성 요소를 보여줍니다.
그림 51
7320 컨트롤러 I/O 구성 요소
그림 범례
1
윗면 덮개
2
왼쪽 컨트롤 패널 표시등 파이프 조립품
3
드라이브 케이지
4
반도체 드라이브
5
비어 있음/USB 모듈
6
오른쪽 컨트롤 패널 표시등 파이프 조립품
