ZS3-2 팬 모듈을 교체하는 방법

팬 모듈을 분리하는 것은 콜드 서비스 작업입니다. 팬 모듈을 분리하기 전에 반드시 어플라이언스의 전원을 꺼야 합니다. 시스템이 클러스터화된 구성인 경우를 제외하고, 스토리지에 액세스할 수 없습니다.

각 팬 모듈의 상태는 두 가지 색상 LED 하나로 표시됩니다. LED는 각 팬 모듈 근처의 마더보드에 있으며 라이저 아래의 그릴을 통해 후면 패널에서 표시됩니다. 다음 절차를 수행하여 ZS3-2 팬 모듈을 교체할 수 있습니다.

1. 서비스할 섀시를 찾으려면 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면에서 연관된 로케이터 아이콘()을 누르거나 SP(서비스 프로세서) 프롬프트에서 set /SYS/LOCATE status=on 명령을 실행합니다. 컨트롤러 섀시에서 위치 LED가 깜박거립니다.
2. 해당하는 서비스 요청 상태 표시기를 찾거나 교체하려는 팬에 대한 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면에서 로케이터 아이콘()을 눌러 결함이 있는 팬 모듈을 식별합니다.
3. How to Power off the Controller에 설명된 대로 스토리지 컨트롤러의 전원을 끕니다.
4. How to Extend the Storage Controller from the Rack에 설명된 대로 랙에서 컨트롤러를 확장합니다.
5. How to Remove the Top Cover에 설명된 대로 윗면 덮개를 분리합니다.
6. 검지를 이용하여 분리할 팬 모듈의 녹색 밴드를 잡고 엄지를 이용하여 팬 모듈을 누릅니다.

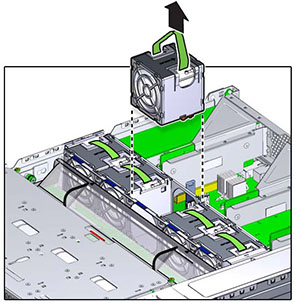

7. 밴드를 수직으로 잡아 당기고 팬 모듈을 섀시 밖으로 들어 올립니다.

8. 교체용 팬 모듈을 팬 트레이 슬롯에 맞춥니다. 녹색 밴드는 팬 모듈 위쪽에 있고 화살표는 섀시 후면을 가리킵니다.

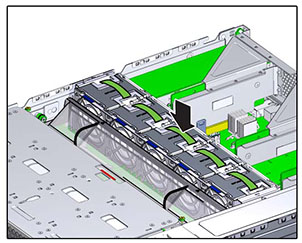

9. 팬 모듈을 팬 트레이에 넣고 딸깍 소리가 나면서 모듈이 팬 트레이에 고정될 때까지 누릅니다.

10. 윗면 덮개를 다시 덮고 고정 나사 2개를 조입니다.
11. 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 랙 쪽으로 천천히 밀되, 케이블이 컨트롤러 경로를 방해하지 않도록 합니다.
12. 데이터 케이블과 Disk Shelf 케이블을 다시 연결합니다.
13. 전원 공급 장치에 전원 코드를 연결합니다. 대기 전원이 켜져 있는지 확인합니다. 즉, 전원/OK 및 SP 상태 표시기가 전면 패널에서 녹색으로 깜박거리는지 확인합니다.
14. SP 상태 표시기에 녹색 불이 들어오면 펜 또는 뾰족한 다른 물체를 사용하여 전면 패널에 있는 들어간 전원 버튼을 눌렀다 놓습니다. 전원 버튼 옆에 있는 전원/OK 상태 표시기에 불이 켜진 상태로 유지됩니다.
15. 팬 OK 상태 표시기에 불이 켜지고, 교체된 팬 모듈의 결함 상태 표시기가 희미해졌는지 확인합니다.
