Disk Shelf I/O 모듈 표시기

IOM(I/O 모듈)이 있는 Disk Shelf는 다음과 같습니다.

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

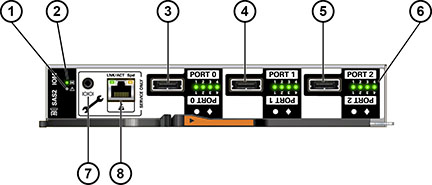

그림 75  I/O 모듈 표시기

image:I/O 모듈 표시기를 보여주는 그림
그림 범례
그림 범례
그림 범례
1 결함/위치 표시기
4 SAS-2 포트 1
7 Oracle Service 전용
2 전원/OK 표시기
5 SAS-2 포트 2
8 Oracle Service 전용
3 SAS-2 포트 0
6 호스트 포트 작동 표시기
