Disk Shelf 전원 공급 장치 표시기

다음 그림은 다음 Disk Shelf의 팬 모듈 표시기가 있는 전원 공급 장치를 보여줍니다.

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

그림 77  DE2 Disk Shelf 전원 공급 장치 표시기

image:DE2 Disk Shelf 전원 공급 장치 표시기를 보여주는 그림
그림 범례
그림 범례
1 DC 전원 오류 표시기
6 범용 전원 입력 커넥터
2 팬 오류 표시기
7 전원 코드 고정 끈
3 AC 전원 오류 표시기
4 전원 공급 장치 상태 표시기
5 전원 켜짐/꺼짐 스위치

다음 그림은 다음 Disk Shelf의 팬 모듈 표시기가 있는 전원 공급 장치를 보여줍니다.

  • Sun Disk Shelf

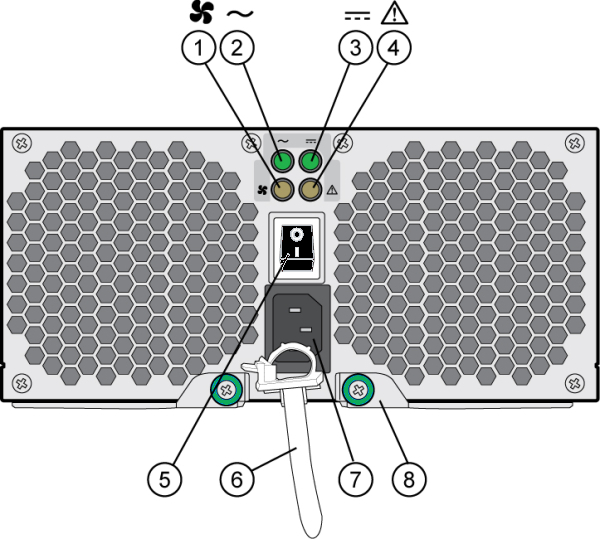

그림 78  Sun Disk Shelf 전원 공급 장치 표시기

image:Sun Disk Shelf 전원 공급 장치 표시기를 보여주는 그림
그림 범례
그림 범례
1 냉각 팬 상태 표시기
6 전원 코드 고정 끈
2 AC 전원 상태 표시기
7 범용 전원 입력 커넥터
3 DC 전원 상태 표시기
8 오른쪽 배출 암 및 고정 나사 래치
4 전원 공급 장치 상태 표시기
5 전원 켜짐/꺼짐 스위치
