업데이트 날짜: 2016년 2월



ZS3-2 후면 패널

ZS3-2 컨트롤러 PCIe 슬롯 및 후면 패널 구성 요소는 다음 그림에 나와 있습니다.

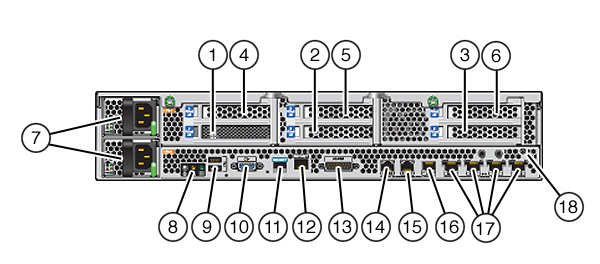

그림 25  ZS3-2 컨트롤러 후면 패널

image:ZS3-2 컨트롤러 후면 패널을 보여주는 그림
그림 범례
1 SAS-2 HBA(슬롯 1)
7 AC 전원 공급 장치 PS1(위쪽), PS0(아래쪽)
13 알람 포트, DB-15 커넥터
2 4x4 SAS-2 6Gb/s HBA(슬롯 2)
8 시스템 상태 LED
14-16 클러스터 I/O 포트
3 PCIe 슬롯 3
9 USB 2.0 포트
17 10기가비트 이더넷 포트
4 PCIe 슬롯 4
10 SP 15핀 VGA 비디오 포트
18 섀시 접지 포스트
5 PCIe 슬롯 5
11 직렬 관리 포트
6 PCIe 슬롯 6
12 네트워크 관리 포트

주 - 3개의 클러스터 I/O 포트(0, 1 및 GigE)가 클러스터 상호 연결 전용으로 예약되어 있습니다.
