ZS4-4 내부 구성 요소

ZS4-4 섀시에는 다음 그림에 표시된 대로 CRU(자가 교체 가능 장치)와 FRU(현장 교체 가능 장치)가 모두 포함되어 있습니다. FRU는 숙련된 Oracle 서비스 기술자가 교체해야 합니다.

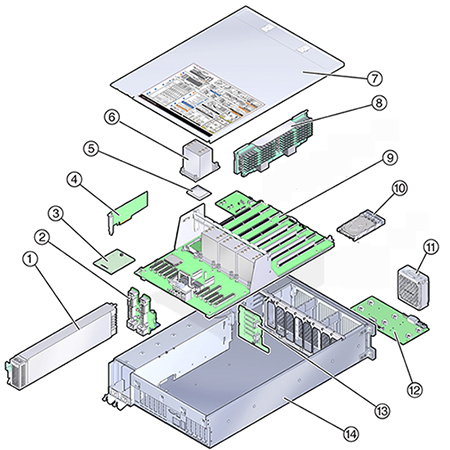

그림 6  내부 구성 요소(분해된 뷰)

그림 범례 그림 범례 1 전원 공급 장치(CRU) 8 메모리 라이저 카드(CRU) 2 전원 공급 장치 백플레인(FRU) 9 마더보드(FRU) 3 SP 카드(FRU) 10 시스템 드라이브(CRU) 4 HBA/PCIe 카드(CRU) 11 팬 모듈(CRU) 5 CPU(FRU) 12 팬 보드(FRU) 6 방열판(FRU) 13 드라이브 백플레인(FRU) 7 덮개 14 섀시
