7420 CPU 및 메모리

7420 컨트롤러에서 지원하는 구성은 다음과 같습니다.

• 각 라이저에는 2개, 4개 또는 8개의 8GB DDR3 DIMM이 설치되어 있으며, 2.0Ghz CPU의 경우 128GB, 256GB 또는 512GB의 메모리를 수용할 수 있습니다.

• 각 라이저에는 4개 또는 8개의 8GB DDR3 DIMM이 설치되어 있으며, 2.0GHz 및 2.4Ghz CPU의 경우 256GB 또는 512GB의 메모리를 수용할 수 있습니다.

• 각 라이저에는 4개 또는 8개의 16GB DDR3 DIMM이 설치되어 있으며, 2.4Ghz CPU의 경우 512GB 또는 1TB의 메모리를 수용할 수 있습니다.

이전 7420 컨트롤러 구성은 2개 또는 4개의 (1.86GHz 또는 2.00GHz) CPU를 지원하며, 각 CPU에는 2개의 메모리 라이저가 필요합니다. 각 라이저에는 4개 또는 8개의 4GB 또는 8GB DDR3 DIMM이 설치되어 있으며, CPU가 2개일 경우 최대 256GB의 메모리를 수용할 수 있고 CPU가 4개일 경우 최대 512GB를 수용할 수 있습니다.

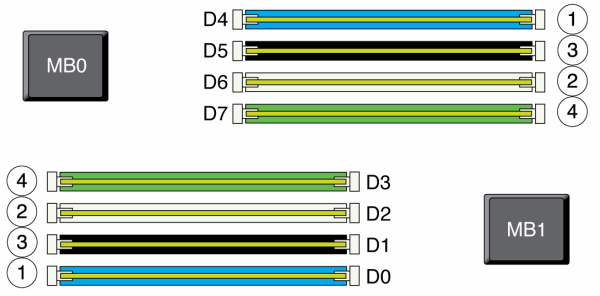

그림 40  7420 컨트롤러 메모리 라이저

DIMM 배치 정보는 덮개에 있는 서비스 레이블을 참조하십시오. 모든 메모리 라이저에서 D0, D2, D4, D6 슬롯은 채워져 있어야 하며, 선택적으로 D1, D3, D5, D7 슬롯은 설치된 모든 메모리 라이저에서 그룹으로 채워질 수 있습니다. 시스템의 모든 DIMM은 동일해야 합니다.

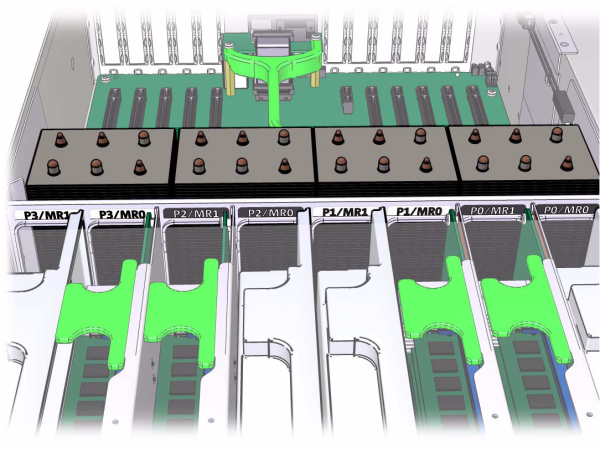

그림 41  7420 컨트롤러 CPU 및 메모리

어플라이언스 로그 및 Maintenance(유지 관리) > Hardware(하드웨어) 보기의 DIMM 이름은 /SYS/MB/P0/D7과 같은 전체 이름으로 표시됩니다.
