ZS3-4 팬 모듈

다음 그림에는 컨트롤러의 팬 모듈 및 팬 모듈 LED가 표시되어 있습니다. 다음 LED는 팬 모듈 결함이 발견될 경우에 켜집니다.

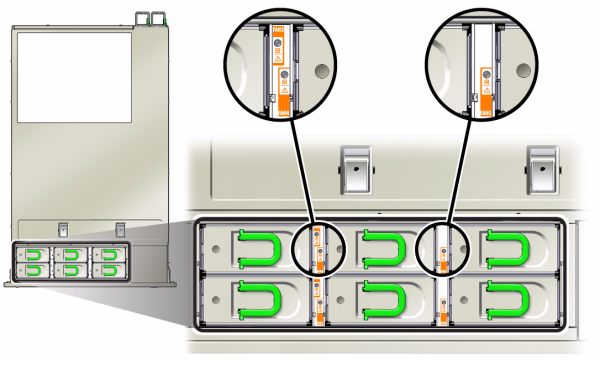

그림 20  ZS3-4 컨트롤러 팬 모듈

• 전면 및 후면 팬 모듈 서비스 작업 요청 LED

• 서버 전면에 있는 팬 모듈 서비스 작업 요청(TOP) LED

• 결함이 있는 팬 모듈 위 또는 근처에 있는 팬 결함 LED

팬 결함으로 인해 시스템 작동 온도가 높아지는 경우 시스템 과열 LED가 켜질 수 있습니다.
