ZS3-2 배터리를 교체하는 방법
배터리를 분리하는 것은 콜드 서비스 작업입니다. 배터리를 분리하기 전에 반드시 어플라이언스의 전원을 꺼야 합니다. 시스템이 클러스터화된 구성인 경우를 제외하고, 스토리지에 액세스할 수 없습니다.
전원이 꺼져 네트워크 연결이 끊긴 경우 스토리지 컨트롤러가 적절한 시간 동안 유지되지 않으면 배터리를 교체해야 합니다. 금속이 아닌 소형(1번 일자) 스크루드라이버 또는 이와 동등한 드라이버가 필요합니다. 다음 절차를 수행하여 ZS3-2 배터리를 교체할 수 있습니다.
- How to Power off the Controller에 설명된 대로 스토리지 컨트롤러의 전원을 끕니다.
- How to Extend the Storage Controller from the Rack에 설명된 대로 랙에서 컨트롤러를 확장합니다.
- How to Remove the Top Cover에 설명된 대로 윗면 덮개를 분리합니다.
- 라이저 1을 분리합니다.

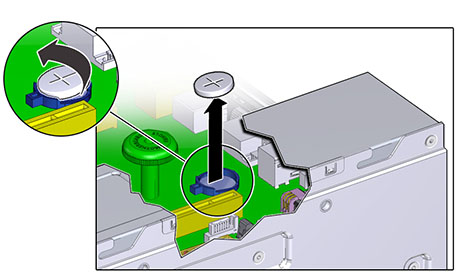

- 배터리함의 탭을 앞쪽으로 밀어 배터리 잠금을 해제합니다. 배터리가 나타납니다.
- 배터리를 함 밖으로 들어 올려 따로 보관합니다.

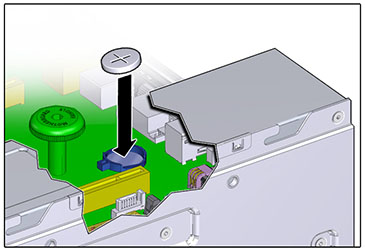

- 함에 설치할 위치에 배터리를 놓습니다. 배터리의 양극(+)이 위쪽을 향하도록 합니다.
- 딸깍 소리가 날 때까지 배터리를 함에 끼웁니다.
- 라이저 1을 설치합니다.
- 윗면 덮개를 다시 덮고 고정 나사 2개를 조입니다.
- 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 랙 쪽으로 천천히 밀되, 케이블이 컨트롤러 경로를 방해하지 않도록 합니다.
- 데이터 케이블과 Disk Shelf 케이블을 다시 연결합니다.
- 전원 공급 장치에 전원 코드를 연결합니다. 대기 전원이 켜져 있는지 확인합니다. 즉, 전원/OK 및 SP 상태 표시기가 전면 패널에서 녹색으로 깜박거리는지 확인합니다.
- SP 상태 표시기에 녹색 불이 들어오면 펜 또는 뾰족한 다른 물체를 사용하여 전면 패널에 있는 들어간 전원 버튼을 눌렀다 놓습니다. 전원 버튼 옆에 있는 전원/OK 상태 표시기에 불이 켜진 상태로 유지됩니다.
- 시스템 부트가 완료되면 로그인한 다음 Setting Clock Synchronization using the BUI in Oracle ZFS Storage Appliance Administration Guide, Release 2013.1.5.0 작업의 단계를 수행하여 시간을 설정합니다.
