Disk Shelf 전면 패널 표시기

다음 그림은 전면 패널 표시기를 보여줍니다.

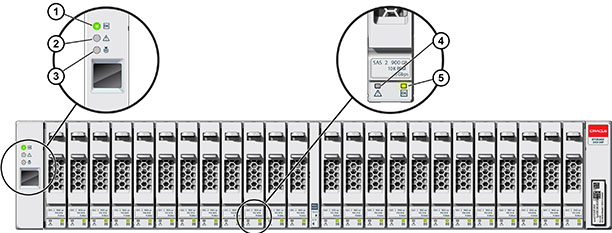

그림 69  Oracle Storage Drive Enclosure DE2-24P 전면 패널 표시기

image:Oracle Storage Drive Enclosure DE2-24P 전면 패널 표시기를 보여주는 그림
그림 범례
그림 범례
1 시스템 전원 표시기
4 드라이브 결함 표시기
2 모듈 결함 표시기
5 전원/작동 표시기
3 위치 표시기

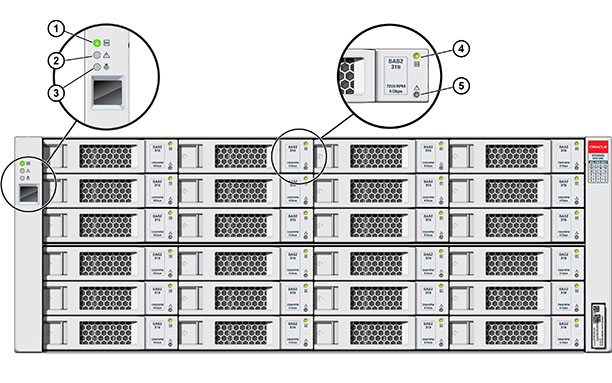

그림 70  Oracle Storage Drive Enclosure DE2-24C 전면 패널 표시기

image:Oracle Storage Drive Enclosure DE2-24C 전면 패널 표시기를 보여주는 그림
그림 범례
그림 범례
1 시스템 전원 표시기
4 전원/작동 표시기
2 모듈 결함 표시기
5 드라이브 결함 표시기
3 위치 표시기

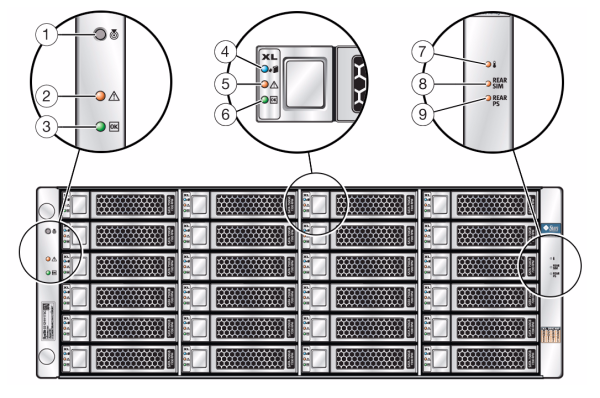

그림 71  Sun Disk Shelf 전면 패널 표시기

image:Sun Disk Shelf 전면 패널 표시기를 보여주는 그림
그림 범례
그림 범례
그림 범례
1 위치 버튼 및 표시기
4 디스크 제거 준비 완료 표시기
7 과열 경고 표시기
2 시스템 결함 표시기
5 디스크 결함 표시기
8 SIM 보드 결함 표시기
3 시스템 전원 표시기
6 디스크 작동 표시기
9 전원 공급 장치 결함 표시기
