ZS3-4 전면 패널

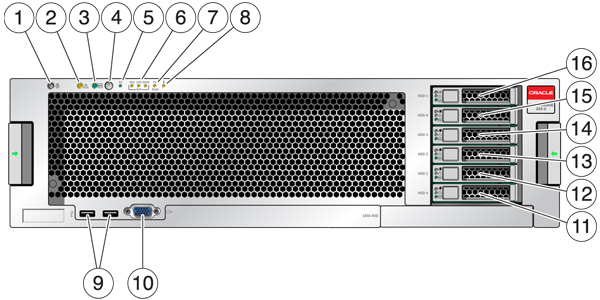

ZS3-4 컨트롤러 드라이브 슬롯 및 전면 패널 구성 요소는 다음 그림에 나와 있습니다.
그림 13 ZS3-4 컨트롤러 전면 패널
| |
|---|
1 로케이터 LED 및 버튼(흰색) | 9 USB 2.0 커넥터 | 2 서비스 요청 LED(주황색) | 10 DB-15 비디오 커넥터 | 3 전원/OK LED(녹색) | 11 부트 드라이브 0 | 4 전원 버튼 | 12 부트 드라이브 1(필수) | 5 SP(서비스 프로세서) OK LED(녹색) | 13 반도체 드라이브 2(선택사항) | 6 팬/CPU/메모리 서비스 요청 LED | 14 반도체 드라이브 3(선택사항) | 7 PS(전원 공급 장치) 서비스 요청 LED | 15 반도체 드라이브 4(선택사항) | 8 과열 경고 LED | 16 반도체 드라이브 5(선택사항) |
|
