ZS4-4 팬 모듈을 교체하는 방법
 | 주의 - 팬을 제거한 상태에서 컨트롤러를 장시간 작동하면 냉각 시스템의 효과가 저하됩니다. 따라서 교체용 팬은 미리 포장을 풀어 두었다가 결함이 있는 팬을 제거하는 즉시 컨트롤러 섀시에 삽입해야 합니다. |
팬 모듈은 마더보드 및 해당 구성 요소를 냉각합니다. 팬 모듈은 쌍(전면 행 및 후면 행)으로 정렬되어 중복성을 제공합니다. 장애가 있는 팬 모듈을 제거하는 경우 즉시 교체하십시오. 팬 모듈은 핫 스왑 가능 구성 요소이므로, 스토리지 컨트롤러가 실행 중인 동안 다른 하드웨어 기능에 영향을 주지 않으면서 제거하고 설치할 수 있습니다. 다음 절차를 수행하여 ZS4-4 팬 모듈을 교체할 수 있습니다.
- 서비스할 섀시를 찾으려면 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면에서 연관된 로케이터 아이콘(
)을 누르거나 SP(서비스 프로세서) 프롬프트에서 set /SYS/LOCATE status=on 명령을 실행합니다. 컨트롤러 섀시에서 로케이터 LED가 깜박거립니다. - 컨트롤러 뒷면에서 케이블 길이가 충분하고 랙에서 컨트롤러를 꺼낼 공간이 있는지 확인하십시오.
- How to Extend the Storage Controller from the Rack에 설명된 대로 랙에서 컨트롤러를 확장합니다.
- How to Remove the Top Cover에 설명된 대로 윗면 덮개를 분리합니다.
- 해당하는 서비스 요청 상태 표시기를 찾거나 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동하여 팬을 누르고 주황색 아이콘이 표시된 결함 있는 모듈의 ID를 기록하여 결함이 있는 팬 모듈을 식별합니다. 컨트롤러 그림에서 팬 모듈의 위치를 강조 표시하려면 모듈 ID를 누릅니다. 결함이 있는 모듈의 세부정보를 보려면 해당 정보 아이콘을 누른 후 Active Problems(활성 문제)를 누릅니다.
- 팬 모듈의 위쪽에 있는 녹색 핸들을 들어 팬 모듈의 잠금을 해제한 후 팬 모듈을 똑바로 위로 꺼냅니다.
주의 - 제거 중 팬 모듈을 과도하게 움직이거나 흔들면 팬 모듈 보드의 내부 커넥터가 손상될 수 있습니다. 팬 모듈을 제거할 때는 앞뒤로 흔들지 마십시오.

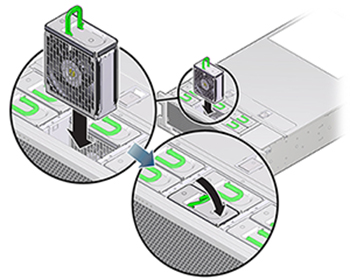

- 교체용 팬 모듈의 아래쪽에 있는 커넥터가 슬롯 내부의 커넥터와 맞춰지고 모든 홈 및 레이블이 올바른 위치에 있도록 교체용 팬 모듈을 놓습니다. 팬 모듈에는 올바른 방향으로 설치할 수 있도록 홈이 새겨져 있습니다.
- 팬 모듈을 멈출 때까지 슬롯에 밀어넣습니다.
- 팬 모듈이 완전히 고정될 때까지 팬 모듈 위쪽의 Press Here to Latch 레이블을 아래쪽으로 누릅니다.
- 섀시의 윗면 덮개를 다시 덮습니다.
- 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 천천히 랙쪽으로 밀어 정상적인 랙 위치로 되돌려 놓습니다.
- 녹색 OK 표시기가 켜졌는지 확인합니다.
- 전면 패널의 위쪽 팬 표시기 및 서비스 작업 요청 표시기가 꺼졌는지 확인합니다.
