Disk Shelf 전원 공급 장치를 교체하는 방법

언어:

주의 - 즉시 교체품이 없는 경우 구성 요소를 제거하지 마십시오. Disk Shelf는 필러 패널을 포함한 모든 구성 요소가 제자리에 있지 않은 경우 작동해서는 안됩니다. 구성 요소 위치는 Disk Shelf Hardware Overview를 참조하십시오.

구성 요소 오류로 인한 서비스 손실을 방지하기 위해 Disk Shelf에는 예비 전원 공급 장치가 있습니다. 한 개의 CRU(자가 교체 가능 장치)에는 각 전원 공급 장치와 하나 이상의 섀시 냉각 팬이 함께 제공됩니다. 전원 공급 장치는 핫 스왑 가능 구성 요소이므로, Disk Shelf에서 전원을 제거하지 않고 한 번에 하나씩 교체할 수 있습니다. 모듈에서 해로운 강력한 에너지가 발생할 수 있으므로 장비 액세스에 대한 교육을 받아 권한이 부여된 개인만 교체해야 합니다.

후면 패널(Disk Shelf Back Panel 참조)에 있는 개별 표시기 LED는 전원 공급 장치와 팬의 개별적인 작동 상태를 나타냅니다. 자세한 내용은 후면 패널 그림을 참조하십시오. 결함 구성 요소는 주황색 LED로 표시되며 관리 BUI에서는 주황색 아이콘으로 표시됩니다. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘( )을 누른 다음 PSU 또는 팬을 선택하여 각 구성 요소에 대한 세부정보를 확인합니다. 로케이터 아이콘( )을 눌러 섀시 로케이터 LED가 깜박거리도록 할 수도 있습니다.
결함 구성 요소가 있는 섀시와 모듈을 찾습니다.
전원 공급 장치 켜짐/꺼짐 스위치가 "O" 꺼짐 위치에 있는지 확인합니다.
전원 코드 고정 끈을 전원 코드에서 분리하고 전원 공급 장치에서 전원 코드를 뺍니다.
레버/배출 암을 풉니다.
Oracle Storage Drive Enclosure DE2-24P 또는 DE2-24C:

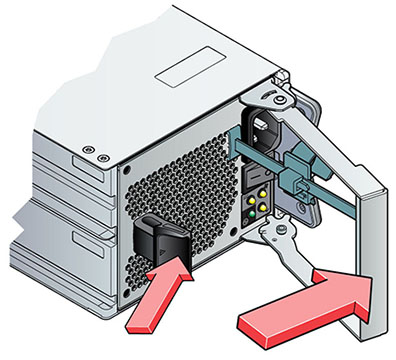

래치와 모듈의 반대쪽을 잡고 함께 눌러 레버를 풉니다.

Sun Disk Shelf:

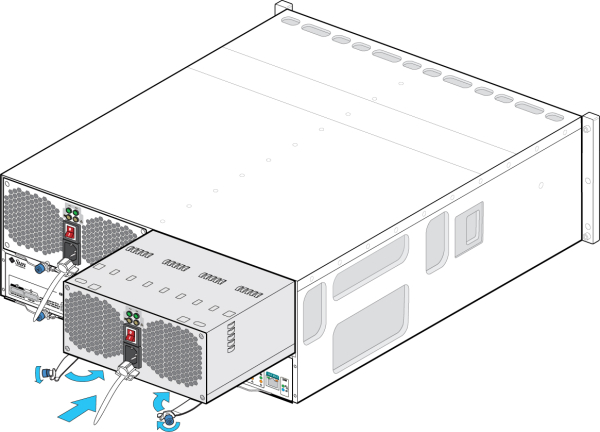

엄지와 검지를 이용하여 양쪽의 배출 암 고정 나사를 헐거워질 때까지 풀고 배출 암이 완전히 열릴 때까지 돌립니다.
뒤쪽의 커넥터 핀이 손상되지 않도록 주의하면서 모듈을 섀시에서 잡아당깁니다.
레버/방출 암이 완전히 열린 상태에서 새 모듈이 섀시 백플레인에 닿을 때까지 새 모듈을 섀시 쪽으로 밉니다. 그러면 레버/배출 암이 맞물려집니다.
레버/배출 암을 닫습니다.
Oracle Storage Drive Enclosure DE2-24P 또는 DE2-24C:

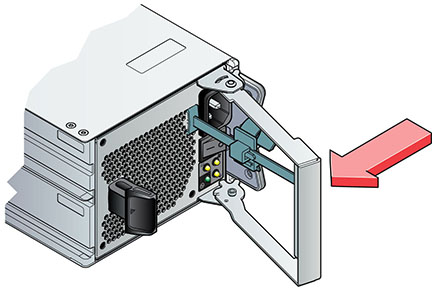

딸깍 소리가 날 때까지 레버를 밀어 완전히 닫습니다.

Sun Disk Shelf:
배출 암을 밀어 완전히 닫은 다음 양쪽 고정 나사를 고정하여 모듈을 섀시에 고정합니다.
전원 공급 장치 켜짐/꺼짐 스위치가 "O" 꺼짐 위치에 있는지 확인합니다.
전원 코드를 새 전원 공급 장치에 꽂은 다음 전원 코드 고정 끈을 전원 코드에 연결합니다.
전원 공급 장치 켜짐/꺼짐 스위치를 "I" 켜짐 위치로 놓습니다. 전원/OK 상태 LED가 녹색으로 계속 켜져 있어야 하고 다른 표시기는 모두 꺼져 있어야 합니다.
주 - DE2-24 Disk Shelf에 전원이 켜진 후(몇 분이 걸릴 수 있음) Disk Shelf 앞쪽에 있는 시스템 전원 표시기가 녹색으로 켜져 있으며 뒤쪽에 팬 모듈 상태 표시기가 있는 각 전원 공급 장치가 녹색으로 켜져 있는지 확인합니다. 그렇지 않은 경우 Disk Shelf의 전원을 끈 다음 결함이 있는 모듈을 다시 장착합니다. 모듈을 다시 삽입한 후에도 모듈 상태 표시기에 녹색이 켜지지 않으면 오라클 고객 서비스 센터로 문의하십시오.
BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘()을 누릅니다. 오류가 있는 경우 PSU 또는 팬을 눌러 팬 모듈이 포함된 새로 설치된 전원 공급 장치의 온라인 아이콘()이 녹색인지 확인합니다.
