7320 전면 패널
다음 그림과 범례는 전면 패널 LED를 보여줍니다.

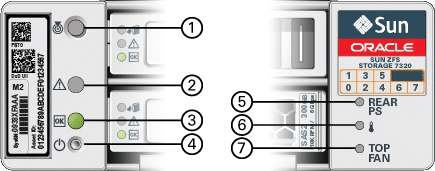

그림 46 7320 컨트롤러 전면 패널 LED
|
다음 그림과 범례는 7320 전면 패널 드라이브 위치를 보여줍니다. 운영체제가 저장된 두 개의 미러링된 HDD(하드 디스크 드라이브)는 슬롯 0과 1에 있습니다. 읽기 캐시가 저장된 최대 4개의 반도체 드라이브(ReadZilla SSD)는 슬롯 2~5를 순서대로 차지합니다. 슬롯 6과 7은 비어 있으며 드라이브 필러가 있어야 합니다.
그림 47 7320 컨트롤러 전면 패널 드라이브 위치
|
