7420 전면 패널
7420 컨트롤러 드라이브 슬롯 및 전면 패널 구성 요소는 다음 그림에 나와 있습니다.

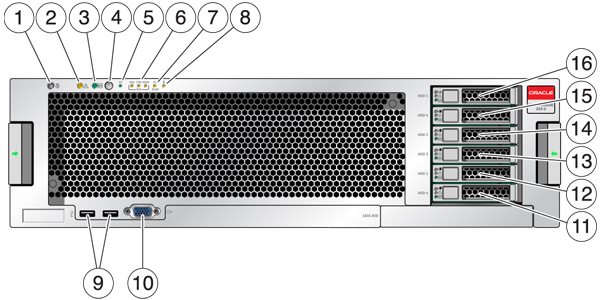

그림 36 7420 컨트롤러 전면 패널
| | |
|---|
1 로케이터 LED 및 버튼(흰색) | 7 PS(전원 공급 장치) 서비스 요청 LED | 13 SSD 2(선택사항) | 2 서비스 요청 LED(주황색) | 8 과열 경고 LED | 14 SSD 3(선택사항) | 3 전원/OK LED(녹색) | 9 USB 2.0 커넥터 | 15 SSD 4(선택사항) | 4 전원 버튼 | 10 DB-15 비디오 커넥터 | 16 SSD 5(선택사항) | 5 SP(서비스 프로세서) OK LED(녹색) | 11 부트 드라이브 0(미러링됨) | | 6 팬/CPU/메모리 서비스 요청 LED | 12 부트 드라이브 1(미러링됨) | |
|
