ZS4-4 PCIe I/O 슬롯 번호 매기기

ZS4-4 기본 구성에는 다음 PCIe 카드가 포함되어 있습니다.

• 1개의 8 포트 SAS-2 내부 HBA(슬롯 2)

• 2개의 4 포트(4x4) SAS-2 외부 HBA(슬롯 6 및 슬롯 7)

• 1개의 클러스터 인터페이스 카드(슬롯 4)

다음 그림은 PCIe I/O 슬롯 번호를 보여줍니다.

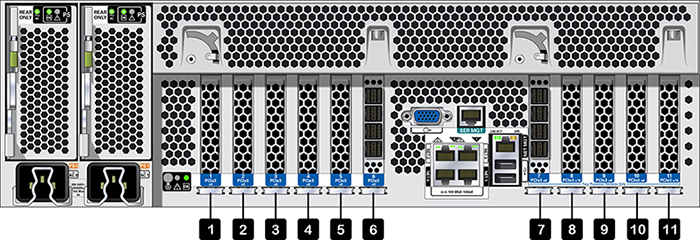

그림 8  ZS4-4 PCIe I/O 슬롯 번호

나머지 PCIe 슬롯에 추가로 클라이언트측 카드를 설치할 수 있습니다. ZS4-4 PCIe Slot Order를 참조하십시오.
