Disk Shelf 후면 패널
후면 패널은 전원 공급 장치, 팬, IOM(I/O 모듈) 또는 SIM(SAS 인터페이스 모듈) 및 표시등으로 구성됩니다.

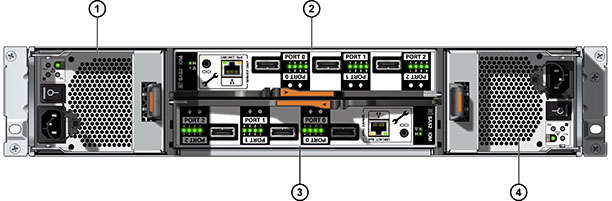

그림 72 Oracle Storage Drive Enclosure DE2-24P 후면 패널
| |
|---|
1 팬 모듈이 포함된 전원 공급 장치 0 | 3 I/O 모듈 0 | 2 I/O 모듈 1 | 4 팬 모듈이 포함된 전원 공급 장치 1 |
|

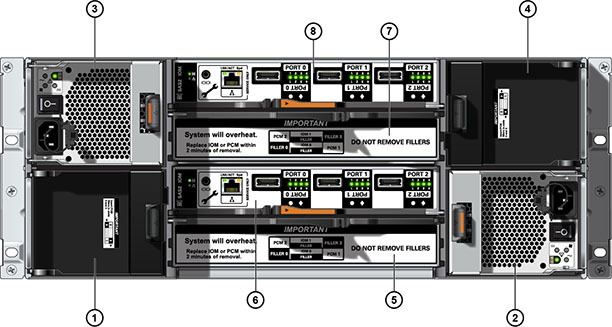

그림 73 Oracle Storage Drive Enclosure DE2-24C 후면 패널
| | |
|---|
1 전원 공급 장치 필러 패널, 슬롯 0 | 4 전원 공급 장치 필러 패널, 슬롯 3 | 7 I/O 모듈 필러 패널 | 2 팬 모듈이 포함된 전원 공급 장치 1 | 5 I/O 모듈 필러 패널 | 8 I/O 모듈 1 | 3 팬 모듈이 포함된 전원 공급 장치 2 | 6 I/O 모듈 0 | |
|
주 - 전원 공급 장치와 해당 필러 패널이 올바른 슬롯에 있는 것이 특히 중요합니다.

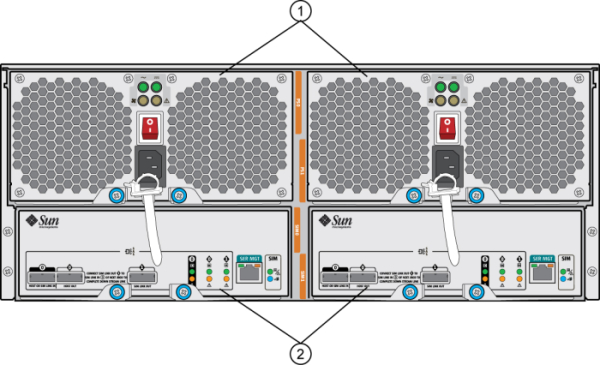

그림 74 Sun Disk Shelf 후면 패널
|
|---|
1 팬이 내장된 전원 공급 장치 모듈. 전원 공급 장치 0은 왼쪽에 있고 전원 공급 장치 1은 오른쪽에 있습니다. | 2 이동식 SIM(SAS 인터페이스 모듈) 보드. SIM 0은 왼쪽에 있고 SIM 1은 오른쪽에 있습니다. |
|
