ZS3-4 내부 구성 요소

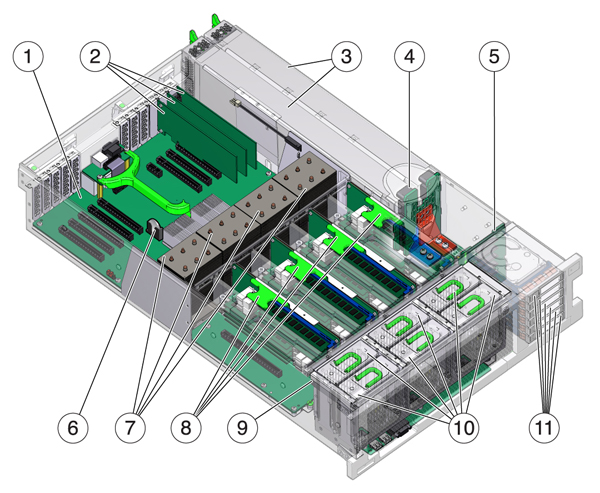

ZS3-4 컨트롤러의 구성 요소는 다음 그림과 범례에 나와 있습니다.
그림 17
ZS3-4 컨트롤러 구성 요소
그림 범례
그림 범례
1
마더보드
7
CPU 및 방열판
2
로우 프로파일 PCIe 카드
8
메모리 라이저
3
전원 공급 장치
9
팬 보드
4
전원 공급 장치 백플레인
10
팬 모듈
5
드라이브 백플레인
11
부트 드라이브 및 SSD
6
시스템 리튬 배터리
