ZS4-4 전면 패널

ZS4-4 컨트롤러 드라이브 슬롯 및 전면 패널 구성 요소는 다음 그림에 표시됩니다.

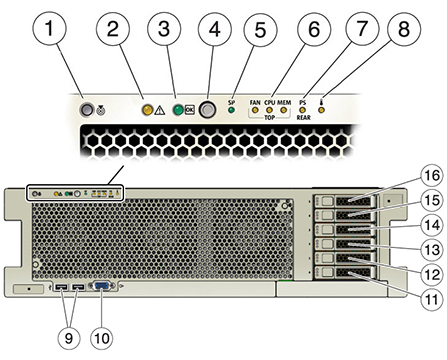

그림 2  ZS4-4 컨트롤러 전면 패널

그림 범례 그림 범례 1 로케이터 LED/버튼(흰색) 9 USB 2.0 커넥터(2) 2 서비스 작업 요청 LED(주황색) 10 DB-15 비디오 포트 3 전원/OK LED(녹색) 11 부트 드라이브 0(필수) 4 전원 버튼 12 부트 드라이브 1(필수) 5 SP(서비스 프로세서) OK(녹색)/결함(주황색) LED 13 반도체 드라이브 2(선택사항) 6 팬/CPU/메모리 서비스 작업 요청 LED(주황색) 14 반도체 드라이브 3(선택사항) 7 PS(전원 공급 장치) 서비스 작업 요청 LED(주황색) 15 반도체 드라이브 4(선택사항) 8 과열 경고 LED(주황색) 16 반도체 드라이브 5(선택사항)
