7x20 메모리를 교체하는 방법
 | 주의 - 이 절차에서는 정전기 방전에 민감한 구성 요소를 취급해야 하는데, 이로 인해 구성 요소에서 장애가 발생할 수 있습니다. 손상을 방지하려면 구성 요소를 다룰 때 정전기 방지 손목대를 착용하고 정전기 방지 매트를 사용하십시오. |
결함이 있는 특정 메모리 모듈을 식별하려면 스토리지 컨트롤러를 열고 마더보드의 주황색 상태 LED를 사용해야 합니다. 일반 메모리 결함을 식별하려면 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동한 다음 컨트롤러의 오른쪽 화살표 아이콘(
)을 누르십시오. 그런 다음 DIMM을 눌러 경고 아이콘(
)이 표시된 결함 구성 요소를 찾으십시오.
- How to Power off the Controller에 설명된 대로 스토리지 컨트롤러의 전원을 끕니다.
- How to Extend the Storage Controller from the Rack에 설명된 대로 랙에서 컨트롤러를 확장합니다.
-

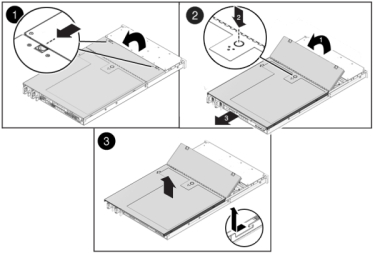

7120 또는 7320: 구성 요소는 7120과 7320 간에 약간 다를 수 있지만, 각각의 서비스 절차는 동일합니다. 다음 그림은 7320 컨트롤러를 보여줍니다. 윗면 덮개를 제거하려면 다음과 같이 합니다.
- 팬 모듈 도어를 풀고 두 개의 해제 탭을 다시 잡아 당긴 다음 팬 도어를 열림 위치로 돌리고 그 상태로 유지합니다.
- 윗면 덮개 해제 버튼을 누르고 윗면 덮개를 1.3cm(1/2인치) 정도 후면 쪽으로 밉니다.
- 윗면 덮개를 들어 올려 제거합니다.
-
에어 배플 커넥터를 바깥쪽으로 누르고 에어 배플을 서버에서 들어 올려 에어 배플도 제거합니다.
-

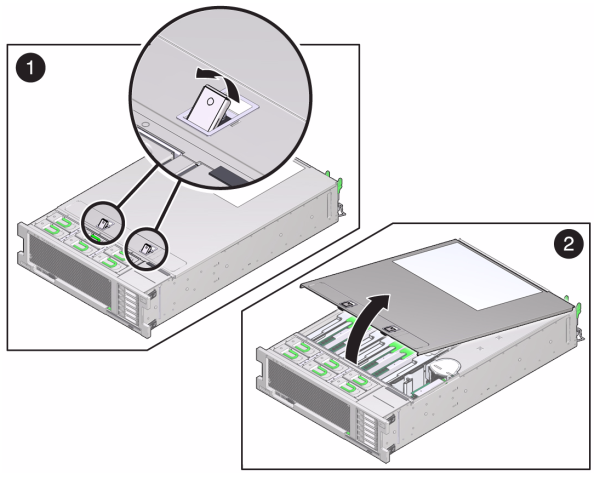

7420: 윗면 덮개를 제거하려면 다음과 같이 합니다.
-
두 개의 덮개 래치를 동시에 위쪽으로 올립니다.
- 윗면 덮개를 들어 올려 제거합니다.
-
두 개의 덮개 래치를 동시에 위쪽으로 올립니다.
-
서비스하려는 DIMM을 찾으려면 스토리지 컨트롤러에서 결함 확인 버튼을 누릅니다.

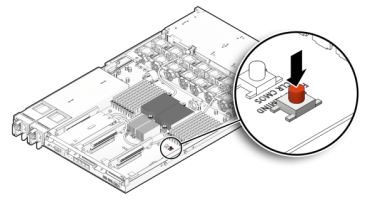

다음 그림은 7120 컨트롤러의 결함 확인 버튼을 보여줍니다.
다음 그림은 7420 컨트롤러의 결함 확인 버튼을 보여줍니다.
-
7420: 서비스 요청 상태 표시기를 확인하여 결함이 있는 DIMM이 있는 메모리 라이저를 식별합니다. 메모리 라이저를 들어 올려 마더보드에서 제거한 다음 정전기 방지 매트 위에 놓습니다.
-
두 개의 DIMM 슬롯 배출기를 가능한 만큼 바깥쪽으로 돌린 다음 결함이 있는 DIMM을 똑바르게 들어 올려 소켓에서 제거합니다.
-
교체용 DIMM을 커넥터에 맞추고 구성 요소가 올바른 방향이 되도록 노치를 키에 맞춥니다.
- 배출기 탭이 구성 요소를 제자리에 고정할 때까지 DIMM을 커넥터 쪽으로 밉니다.
-

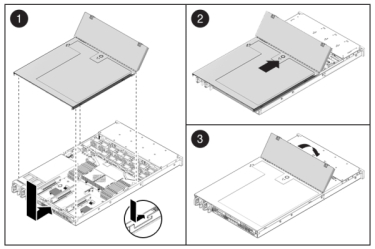

7120 또는 7320: 구성 요소는 7120과 7320 간에 약간 다를 수 있지만, 각각의 서비스 절차는 동일합니다. 다음 그림은 7320을 보여줍니다. 덮개를 교체하려면 다음과 같이 합니다.
- 섀시의 윗면 덮개가 스토리지 컨트롤러의 후면을 2.5cm(1인치) 정도 덮도록 섀시의 윗면 덮개를 놓습니다.
- 윗면 덮개가 고정될 때까지 앞쪽으로 밉니다.
-
팬 덮개를 닫고 팬 덮개 래치를 잠급니다. 스토리지 컨트롤러의 전원을 켜려면 덮개가 완전히 닫혀 있어야 합니다.
-
7420: 덮개를 교체하려면 다음과 같이 합니다.
-
라이저 모듈이 제자리에 고정될 때까지 메모리 라이저 모듈을 연관된 CPU 메모리 라이저 슬롯 쪽으로 밉니다.
- 섀시의 윗면 덮개가 2.5cm(1인치) 정도 스토리지 컨트롤러 후면의 앞쪽에 오도록 섀시의 윗면 덮개를 놓습니다.
-
윗면 덮개가 고정될 때까지 윗면 덮개를 섀시의 후면 쪽으로 민 다음 두 래치가 맞물릴 때까지 두 손으로 덮개를 누릅니다.
-
라이저 모듈이 제자리에 고정될 때까지 메모리 라이저 모듈을 연관된 CPU 메모리 라이저 슬롯 쪽으로 밉니다.
-
각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 랙 쪽으로 천천히 밉니다.
다음 그림은 7420 섀시를 보여줍니다.
- 전원 공급 장치에 전원 코드를 연결합니다.
- 대기 전원이 켜져 있는지 확인합니다. 즉, 전원 코드를 꽂으면 전원/OK 상태 표시기가 전면 패널에서 2분 정도 깜박거립니다.
-
펜 또는 다른 뾰족한 물체를 사용하여 스토리지 컨트롤러 전면 패널에 있는 오목한 전원 버튼을 눌렀다 놓습니다.
전원 버튼 옆에 있는 전원/OK 상태 표시기에 불이 켜진 상태로 유지됩니다. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면을 통해 DIMM에 대한 세부정보 페이지에서 교체품의 상태를 확인할 수 있습니다.
