ZS4-4 메모리 라이저 카드를 교체하는 방법
다음 절차를 수행하여 ZS4-4 메모리 라이저 카드를 교체할 수 있습니다.
- How to Power off the Controller에 설명된 대로 전원 끄기 방법 중 하나로 컨트롤러를 종료합니다.
- How to Extend the Storage Controller from the Rack에 설명된 대로 랙에서 컨트롤러를 확장합니다.
- How to Remove the Top Cover에 설명된 대로 윗면 덮개를 분리합니다.

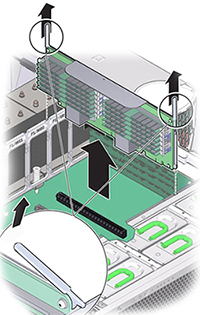

- 메모리 라이저 카드를 제거하려면 핸들을 위로 올려 커넥터를 마더보드에서 분리한 다음 메모리 라이저를 조심스럽게 똑바로 위로 들어올려 컨트롤러 밖으로 꺼냅니다. 핸들은 마더보드의 커넥터에서 카드 커넥터를 꺼낼 때 측면 벽에 대한 레버 역할을 합니다.
- 교체용 메모리 라이저 카드에서, 채워진 DIMM 슬롯 배출기 레버 및 채워지지 않은 DIMM 슬롯 배출기 레버가 모두 닫힘 및 잠금 위치인지 확인합니다.
주의 - DIMM 배출기 레버가 열려 있는 경우 메모리 라이저 카드 설치 중 손상될 수 있습니다. 컨트롤러에 카드를 설치하려면 채워진 DIMM 슬롯 배출기 레버 및 채워지지 않은 DIMM 슬롯 배출기 레버가 모두 완전히 닫힘 및 잠금 위치여야 합니다.
- 컨트롤러에서 메모리 라이저 카드 배출기 레버가 닫힘 위치인지 확인합니다.
주 - 배출기 레버는 메모리 라이저 카드를 제거하는 데만 사용되며 카드를 설치하는 데는 사용되지 않습니다. - 마더보드의 슬롯 위에 메모리 라이저 카드를 놓습니다.
카드의 DIMM은 왼쪽을 향하고 있어야 합니다(컨트롤러 전면에 배치할 경우).
- 메모리 라이저 카드를 컨트롤러로 내려 마더보드의 슬롯에 설치합니다.
- 메모리 라이저 카드 커넥터가 슬롯과 맞춰져 있는지 확인합니다.
- 카드 위의 메탈 브래킷을 강하게 눌러 마더보드의 커넥터 내부에 카드를 고정합니다.
- 섀시의 윗면 덮개를 다시 덮습니다.
- 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 천천히 랙쪽으로 밀어 정상적인 랙 위치로 되돌려 놓습니다.
- 전원 공급 장치에 전원 코드를 다시 연결합니다.
- 대기 전원이 켜져 있는지 확인합니다. 즉, 전원 코드를 꽂으면 전원/OK 상태 표시기가 전면 패널에서 2분 정도 깜박거립니다.
- 펜 또는 다른 뾰족한 물체를 사용하여 스토리지 컨트롤러 전면 패널에 있는 오목한 전원 버튼을 눌렀다 놓습니다.
- BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동합니다. 컨트롤러의 오른쪽 화살표 아이콘을 누른 다음 DIMM을 눌러 새로 설치된 메모리 라이저 카드의 상태 아이콘
이 녹색인지 확인합니다.
