Instalar la matriz de almacenamiento en el rack

  1. Con la ayuda de un dispositivo de elevación mecánico o de tres personas, una en cada lado de la matriz de almacenamiento y una en la parte delantera, levante con cuidado la matriz de almacenamiento y apóyela en el reborde inferior de las guías izquierda y derecha. No lo levante con las manillas de la fuente de alimentación.
    image:Imagen en la que se muestra la inserción de la matriz de almacenamiento en un rack.
  2. Deslice cuidadosamente la matriz de almacenamiento dentro del armario. Asegúrese de que la matriz de almacenamiento esté completamente encajada en las guías. Si desea retirar la matriz de almacenamiento para volver a colocarla, sosténgala en todo momento.

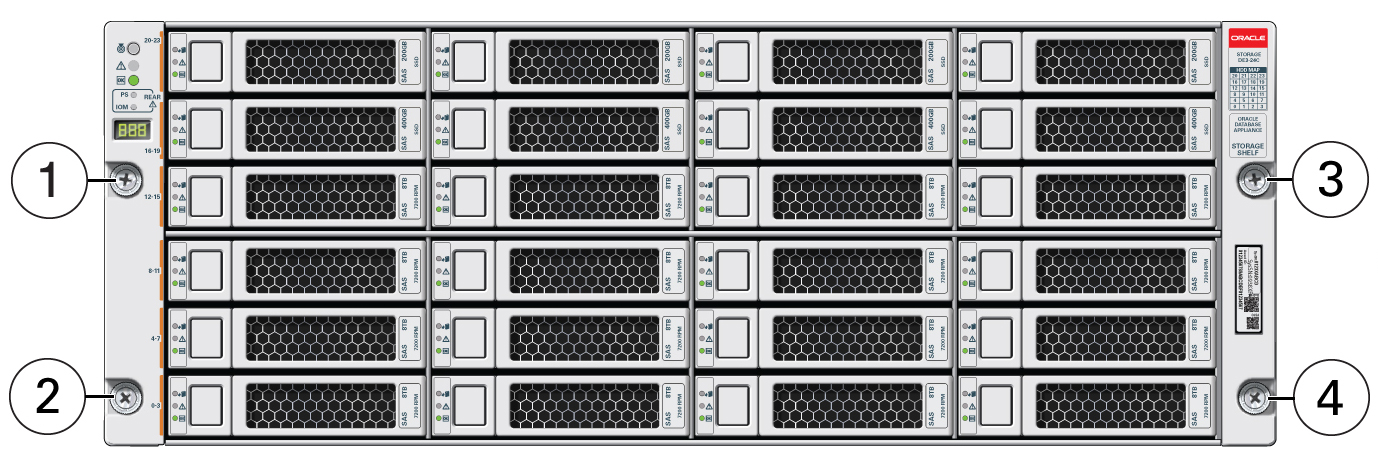

  3. Asegure la parte delantera de la matriz de almacenamiento con cuatro tornillos prisioneros de seguridad [1 - 4].
    image:Instalación de tornillos delanteros.

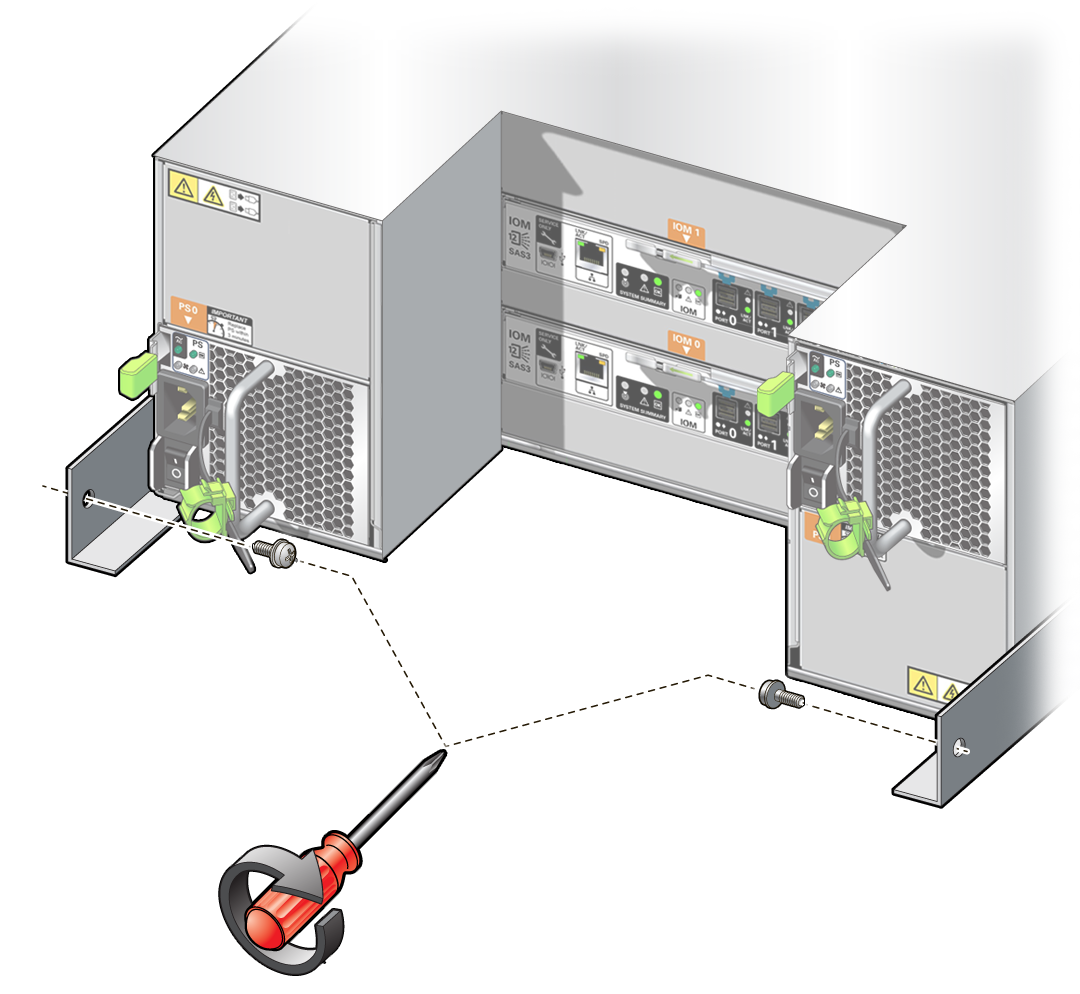

  4. Para asegurar la matriz de almacenamiento en el rack para su envío, coloque un tornillo en cada reborde trasero del chasis de la matriz de almacenamiento.
    image:Cómo asegurar la matriz de almacenamiento para enviarla en un rack.
  5. Repita estos pasos si tiene otra matriz de almacenamiento para instalar.
