Instalación del organizador de cables

Siga este procedimiento para instalar el organizador de cables (CMA), que puede usar para organizar los cables conectados en la parte posterior del servidor.

  1. Desembale el CMA.

    En la siguiente figura, se muestran los componentes del CMA.


    image:Figura en la que se muestran los componentes del CMA.
    Nro.
    Descripción
    Nro.
    Descripción
    1
    Conector A
    6
    Conector D
    2
    Barra deslizante frontal
    7
    Soporte de ajuste de la guía deslizante (utilizado con el conector D)
    3
    Correas de velcro (6)
    8
    Barra deslizante posterior
    4
    Conector B
    9
    Cubiertas de cables de MiniCluster
    5
    Conector C
    10
    Cubiertas de cables de MiniCluster
  2. Asegúrese de que en el CMA estén instaladas las cubiertas de cables correctas para el servidor.
    • MiniCluster utiliza las cubiertas de cable planas.

  3. Asegúrese de que las seis correas de velcro pasen por el CMA.

    Notas -  Asegúrese de que las correas de velcro ubicadas en la barra deslizante frontal pasen por la abertura en la parte superior de la barra deslizante. Esto evita que las correas de velcro interfieran en la expansión y contracción de la barra deslizante cuando el servidor se extrae del rack y se vuelve a colocar en él.
  4. Para facilitar la instalación del CMA, extraiga el servidor aproximadamente 13 cm (5 in) fuera de la parte frontal del rack.
  5. Lleve el CMA a la parte posterior del rack del equipo y asegúrese de contar con espacio suficiente para trabajar en la parte posterior del servidor.

    Notas -  Las referencias a "izquierda" o "derecha" en este procedimiento suponen que está mirando la parte posterior del rack del equipo.

    Notas -  A lo largo de este procedimiento de instalación, sostenga el CMA y no permita que cuelgue por su propio peso hasta sujetarlo en los cuatro puntos de conexión.

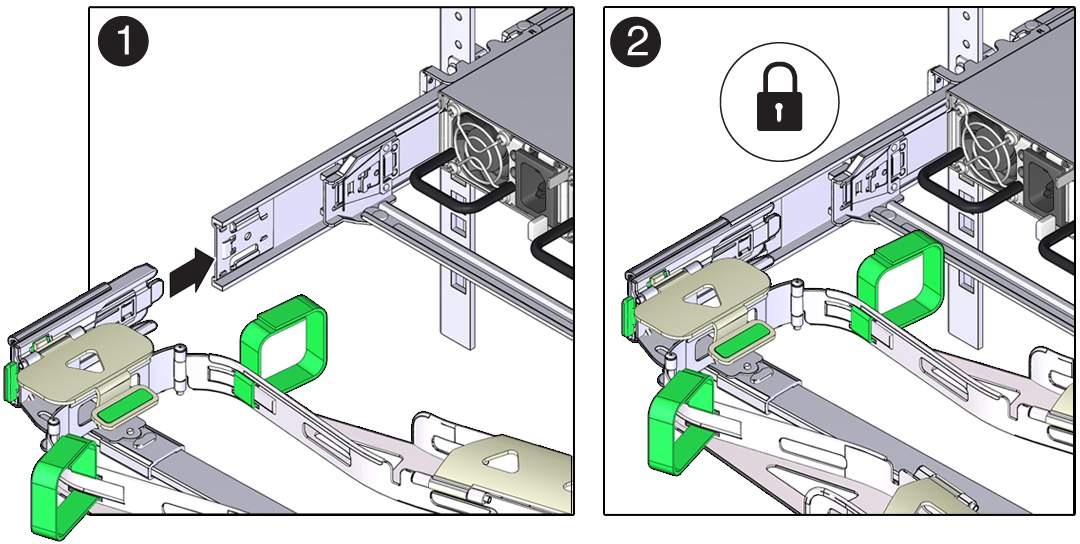

  6. Para instalar el conector A del CMA en la guía deslizante izquierda:
    1. Inserte el conector A del CMA en la ranura frontal de la guía deslizante izquierda hasta que se acople en su lugar con un chasquido [cuadros 1 y 2].

      La lengüeta del conector A (referencia 1) se inserta en la ranura frontal de la guía deslizante (referencia 2).

    2. Tire suavemente del lado izquierdo de la barra deslizante frontal para verificar que el conector A esté correctamente ajustado.
      image:Figura en la que se muestra cómo instalar correctamente el conector A en la guía deslizante izquierda.

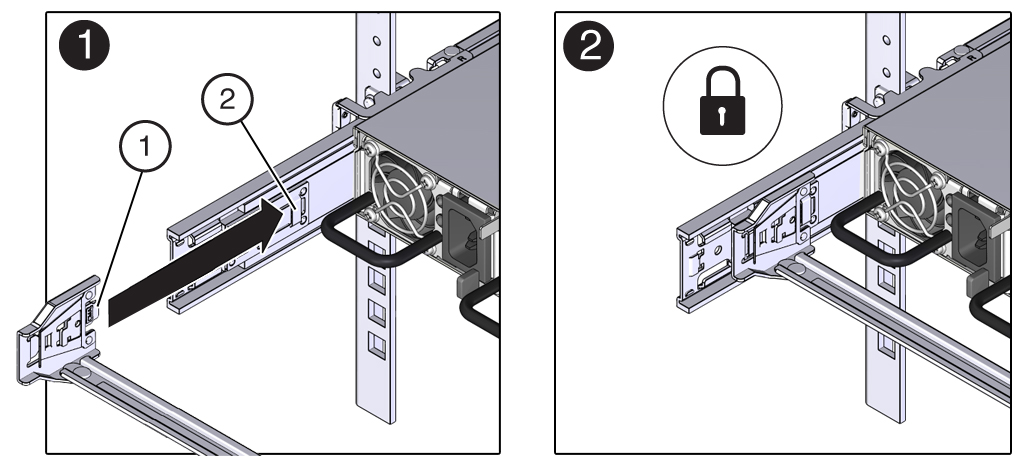

  7. Para instalar el conector B del CMA en la guía deslizante derecha:
    1. Inserte el conector B del CMA en la ranura frontal de la guía deslizante derecha hasta que se acople en su lugar con un chasquido [cuadros 1 y 2].

      La lengüeta del conector B (referencia 1) se inserta en la ranura frontal de la guía deslizante (referencia 2).

    2. Tire suavemente del lado derecho de la barra deslizante frontal para verificar que el conector B esté correctamente ajustado.
      image:Figura en la que se muestra cómo instalar el conector B del CMA en la guía deslizante derecha.
      Nro.
      Descripción
      1
      Lengüeta del conector B
      2
      Ranura frontal de la guía deslizante derecha
  8. Para instalar el conector C del CMA en la guía deslizante derecha:
    1. Alinee el conector C con la guía deslizante de modo que el resorte de bloqueo (referencia 1) esté ubicado en la parte interna (lado del servidor) de la guía deslizante derecha [cuadro 1].
      image:Figura en la que se muestra cómo instalar el conector C del CMA en la guía deslizante derecha.
    2. Inserte el conector C en la guía deslizante derecha hasta que se acople en su sitio con un clic [cuadros 2 y 3].
    3. Tire suavemente del lado derecho de la barra deslizante posterior del CMA para verificar que el conector C esté correctamente ajustado.

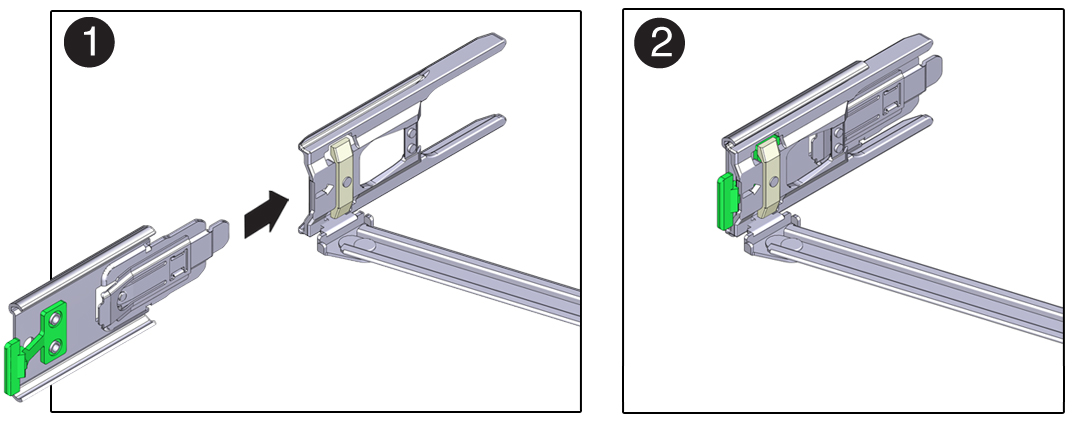

  9. Para preparar el conector D del CMA para la instalación, quite la cinta que sujeta el soporte de ajuste de la guía deslizante al conector D y asegúrese de que el soporte de ajuste esté correctamente alineado con el conector D [cuadros 1 y 2].

    Notas -  El CMA se envía con el soporte de ajuste de la guía deslizante sujetado con cinta al conector D. Debe quitar la cinta antes de instalar este conector.

    image:Figura en la que se muestra cómo alinear el soporte de ajuste de la guía deslizante del CMA con el conector D.
  10. Para instalar el conector D del CMA en la guía deslizante izquierda:
    1. Sostenga el soporte de ajuste de la guía deslizante en su lugar e inserte el conector D y el soporte de ajuste de la guía deslizante asociado en la guía deslizante izquierda hasta que el conector D se acople en su lugar con un chasquido [cuadros 1 y 2].

      Notas -  Al insertar el conector D en la guía deslizante, el método preferido y más sencillo es instalar el conector D y el soporte de ajuste como una pieza en la guía deslizante.
    2. Tire suavemente del lado izquierdo de la barra deslizante posterior del CMA para verificar que el conector D esté correctamente ajustado.

      Notas -  El soporte de ajuste de la guía deslizante tiene una lengüeta de liberación verde. Esta lengüeta se usa para liberar y quitar el soporte de ajuste para poder extraer el conector D.

      image:Figura en la que se muestra cómo instalar el conector D del CMA y el soporte de ajuste asociado en la guía deslizante izquierda.
  11. Tire suavemente de los cuatro puntos de conexión del CMA para garantizar que los conectores del CMA estén completamente ajustados antes de permitir que el CMA cuelgue por su propio peso.
  12. Para verificar que las guías deslizantes y el CMA estén funcionando correctamente antes de enrutar los cables por el CMA:
    1. Despliegue todos los dispositivos antivolcado del rack para prevenir que el rack se vuelque hacia adelante cuando se extrae el servidor.

      Caution

      Precaución  -  Para reducir el riesgo de daños personales, estabilice el armario de racks de expansión y despliegue todos los dispositivos antivolcado antes de extender el servidor desde el rack.


      Para obtener instrucciones de estabilización del rack, consulte Estabilización del rack.

    2. Extraiga lentamente el servidor del rack hasta que las guías lleguen a sus topes.
    3. Examine los cables conectados para ver si están enlazados o doblados.
    4. Verifique que el CMA se extienda por completo con las guías deslizantes.
      image:Figura en la que se muestra el CMA completamente extendido.
  13. Para volver a colocar el servidor dentro del rack:
    1. Tire simultáneamente de las dos lengüetas de liberación verdes (una a cada lado del servidor) hacia la parte frontal del servidor y sosténgalas mientras empuja el servidor dentro del rack. A medida que empuje el servidor dentro del rack, verifique que el CMA se retraiga sin doblarse.

      Notas -  Para tirar de las lengüetas de liberación verdes, coloque el dedo en el centro de cada una (no en los extremos) y aplique presión a medida que tira de la lengüeta hacia la parte frontal del servidor.

      image:Figura en la que se muestra la ubicación de las lengüetas de liberación en las guías deslizantes.
    2. Continúe empujando el servidor dentro del rack hasta que los bloqueos de las guías deslizantes (en la parte frontal del servidor) se acoplen a los conjuntos de guías deslizantes.

      Escuchará un chasquido cuando el servidor esté en la posición normal en el rack.

  14. Conecte los cables al servidor, según sea necesario.

    Las instrucciones para conectar los cables del servidor se proporcionan en Conexión de cables.

  15. Abra las cubiertas de cables del CMA, enrute los cables del servidor por los canales de cables del CMA, cierre las cubiertas de cables y sujete los cables con las seis correas de velcro.

    Enrute los cables por los canales de cables en este orden:

    1. Primero, por el canal de cables ubicado más al frente.
    2. Luego, por el canal de cables pequeño.
    3. A continuación, a través del canal que está más atrás.

      Notas -  Al sujetar los cables con las correas de velcro ubicadas en la barra deslizante frontal, asegúrese de que no se enrosquen alrededor de la parte inferior de la barra deslizante; de lo contrario, la expansión y contracción de la barra deslizante puede verse afectada cuando el servidor se extrae del rack y se vuelve a colocar en él.

      image:Figura en la que se muestra el CMA con cables instalados, cubiertas de cables cerradas y cables sujetados con correas de velcro.
  16. Asegúrese de que los cables no se extiendan por encima ni por debajo de la parte inferior del servidor al cual están conectados; de lo contrario, es posible que se enganchen en otros equipos instalados en el rack cuando el servidor se extrae del rack o se vuelve a colocar en él.

    Notas -  Si es necesario, agrupe los cables con correas de velcro adicionales para garantizar que no interfieran con otros equipos. Si necesita instalar correas de velcro adicionales, coloque las correas únicamente alrededor de los cables, no alrededor de los componentes del CMA; de lo contrario, es posible que la expansión y la contracción de las barras deslizantes del CMA se vean afectadas cuando el servidor se extrae del rack y se vuelve a colocar en él.
