Proporcione la información de configuración de red de cliente

La red de cliente debe estar en una subred separada de la red de gestión.

  1. En el panel Configuración de red, haga clic en el separador Red de cliente.

    Se muestran los campos de configuración para la red de acceso de cliente.

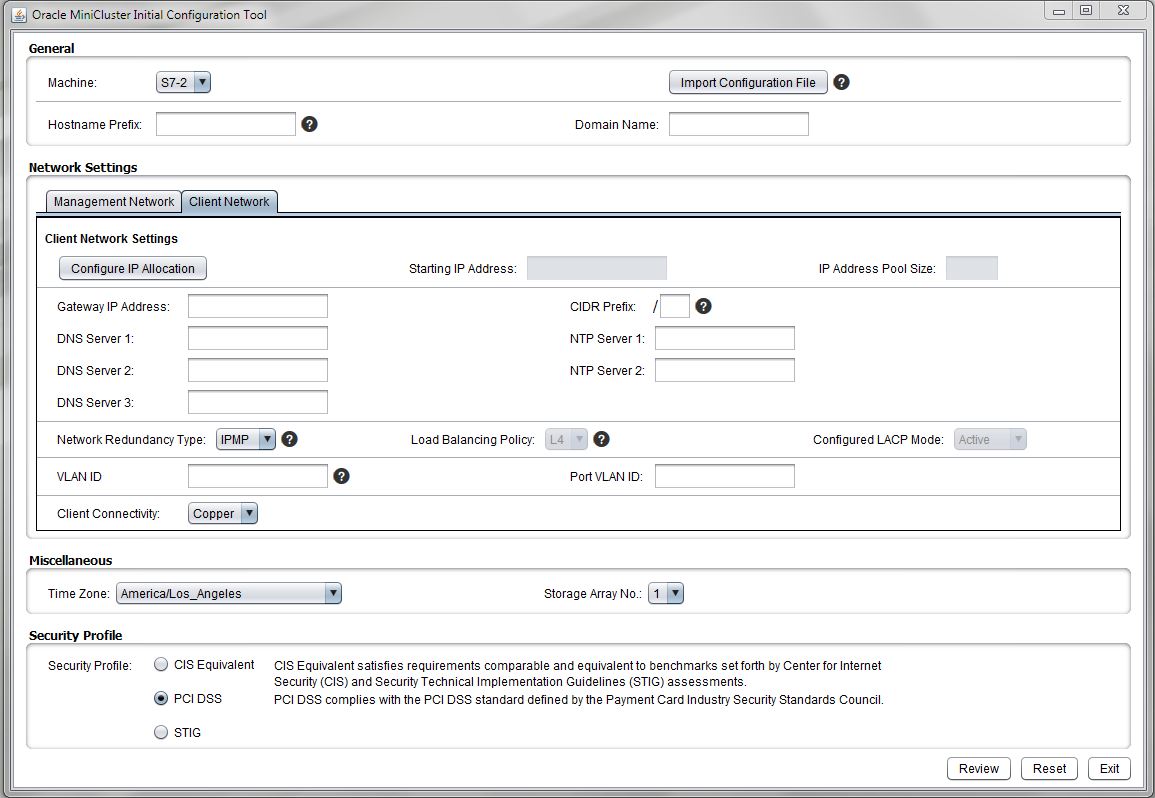

    image:Gráfico en el que se muestra el panel Red de cliente en la herramienta de Configuración inicial.
  2. Haga clic en el botón Configurar asignación de IP.

    Aparece la ventana Configurar asignación de IP.

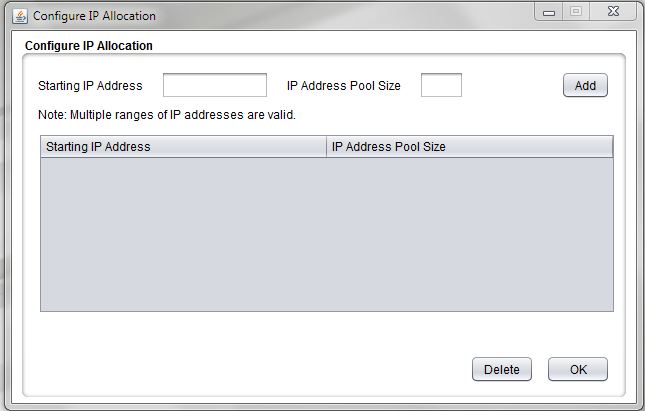

    image:Gráfico en el que se muestra la ventana Configurar asignación de IP.
  3. Introduzca la dirección IP de inicio para la red de acceso de cliente y el tamaño de agrupación de direcciones IP.

    Con la información que introduzca en esta herramienta se asignarán direcciones IP para la red de acceso de cliente. Las primeras doce direcciones IP se asignarán a componentes en el nivel del sistema (por ejemplo, para los dos nodos de cálculo y la zona del núcleo), y las direcciones IP restantes se usarán para la base de datos y las máquinas virtuales de aplicación que cree posteriormente.

    • Dirección IP de inicio: la dirección IP de inicio para las direcciones IP asignadas a la red de acceso de cliente.

    • Tamaño de agrupación de direcciones IP: la cantidad total de direcciones IP que necesita para la red de acceso de cliente. A partir de la dirección IP de inicio que introdujo anteriormente, esta cantidad representa el número de direcciones IP consecutivas que estarán disponibles para los componentes en el nivel del sistema, como nodos de cálculo, y la red de acceso de cliente cuando se crean los grupos y las máquinas virtuales de aplicación o de base de datos.

      Necesita como mínimo doce direcciones IP para la red de acceso de cliente para los componentes en el nivel del sistema. La cantidad adicional de direcciones IP que necesita para los grupos y las máquinas virtuales varía según la cantidad de grupos y máquinas virtuales que cree. No obstante, la cantidad máxima de direcciones IP que necesita para los grupos y las máquinas virtuales normalmente es alrededor de 35.

  4. Haga clic en el botón Agregar.

    La información sobre el tamaño de agrupación de dirección IP y la IP de inicio se completa en la tabla que aparece en esta página.

  5. Agregue direcciones IP adicionales para la red de acceso de cliente, si fuera necesario.

    Puede agregar juegos adicionales de direcciones IP para la red de acceso de cliente al introducir información sobre el tamaño de agrupación de IP y direcciones IP de inicio adicionales en esos campos, y al hacer clic en el botón Agregar para cada juego. Cada juego de tamaño de agrupación de direcciones IP y direcciones IP de inicio nuevas se completa en la tabla cada vez, como se muestra aquí.

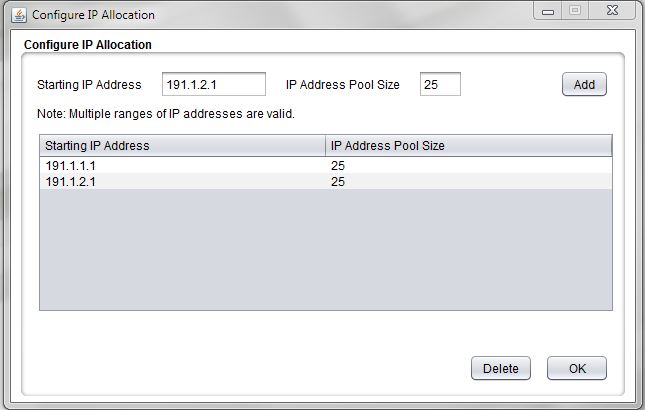

    image:Gráfico en el que se muestran varios rangos de IP para la red de acceso de cliente.

    Consejo  -  Se asignan direcciones IP consecutivas para cada rango que introduce en la ventana Configurar asignación de IP, a partir de la entrada que coloca en el campo Dirección IP de inicio para ese rango. No obstante, si necesita tener direcciones IP individuales no consecutivas para la red de acceso de cliente, introduzca cada dirección IP en el campo Dirección IP de inicio, introduzca 1 en el Tamaño de agrupación de direcciones IP y luego haga clic en el botón Agregar. Repita este proceso para configurar varias direcciones IP no consecutivas para la red de acceso de cliente.
  6. Verifique que la información que introdujo en la ventana Configurar asignación de IP sea correcta.

    Para suprimir un juego de direcciones IP de la lista, seleccione ese juego de direcciones y haga clic en Suprimir.

    Puede acceder a esta ventana una vez más desde la ventana principal de la herramienta de Configuración inicial. Sin embargo, una vez que haya completado el proceso de la herramienta de Configuración inicial y haya generado las direcciones IP, la única manera de cambiar la información de agrupación de direcciones IP es volver a ejecutar completamente estos procedimientos.


    Notas -  Si bien esta información de agrupación de direcciones IP se definirá cuando complete el proceso de la herramienta de Configuración inicial, puede agregar direcciones IP adicionales a la agrupación de direcciones IP de la red de acceso de cliente con la BUI de MiniCluster. Consulte la Guía de administración de Oracle MiniCluster S7-2 para obtener más información.
  7. Cuando termine de introducir la información en la ventana Configurar asignación de IP, haga clic en Aceptar.

    Desaparecerá la ventana Configurar asignación de IP, y la información de la dirección IP se completará con la información que introdujo en la ventana Configurar asignación de IP.

    Si brindó información para más de un juego de direcciones IP en la ventana Configurar asignación de IP, entonces la información de la dirección IP reflejará todo lo que haya introducido en esa ventana. Por ejemplo, si introdujo información para dos juegos de direcciones IP e introdujo 25 para el tamaño de agrupación de IP para cada uno de esos dos juegos, aparecerá 50 en el campo Tamaño de agrupación de IP.

    Puede hacer clic en el botón Configurar asignación de IP nuevamente para ver o editar las direcciones IP que introdujo para la red de acceso de cliente.

  8. Introduzca la dirección IP de puerta de enlace para la red de acceso de cliente en el campo Dirección IP de puerta de enlace.

    Por ejemplo, 10.129.106.1.

  9. Introduzca la máscara de subred para la red de gestión en el campo Prefijo de CIDR.

    Por ejemplo, 23. Consulte Proporcione la información de configuración de red de gestión para consultar la tabla y encontrar el equivalente de CIDR de la máscara de subred.

  10. Introduzca las direcciones IP para los servidores de nombre de dominio en los campos Servidor DNS 1, 2 y 3.

    Se debe proporcionar al menos una dirección IP a partir del campo Servidor DNS 1.

  11. Introduzca las direcciones IP para los servidores de protocolo de hora de red en los campos Servidor NTP 1 y 2.

    Se debe proporcionar al menos una dirección IP a partir del campo Servidor NTP 1.

  12. En el campo Tipo de redundancia de red, determine el método que desea utilizar para que la red de acceso de cliente tenga alta disponibilidad.

    Las opciones son IPMP (rutas múltiples de red IP) o LACP (protocolo de control de agregación de enlaces).


    Notas -  No elija LACP a menos que esté seguro de que el switch esté configurado correctamente para que admita LACP.

    Si selecciona LACP, complete los siguientes campos:

    • Política de equilibrio de carga: la política de equilibrio de carga. Las opciones son L4, L2 o L3.

    • Modo LACP configurado: el modo LACP configurado. Las opciones son:

      • Activo: activa el LACP incondicionalmente.

      • Pasivo: activa el LACP solo cuando se detecta un dispositivo LACP.

  13. Determine si desea definir una configuración VLAN en la red de acceso de cliente.
    • Si no desea definir una configuración VLAN en la red de acceso de cliente, deje los dos campos VLAN en blanco. Vaya al Step 14.

    • Si desea definir una configuración VLAN en la red de acceso de cliente, determine si desea definir una configuración VLAN etiquetada o una sin etiquetar (basada en puertos).


      Notas -  No elija una configuración VLAN a menos que esté seguro de que el switch está configurado correctamente para que admita VLAN.
      • ID de VLAN: si desea definir una configuración VLAN etiquetada en la red de acceso de cliente, introduzca el ID de etiqueta de VLAN.

      • ID de VLAN de puerto: si desea definir una configuración VLAN sin etiquetar (basada en puertos), introduzca el ID de VLAN de puerto.

  14. En el campo Conectividad de cliente, seleccione el método que utilizará para conectar MiniCluster a la red de acceso de cliente 10GbE.

    Las opciones son:

    • Cobre: elija esta opción si se está conectando a la red de acceso de cliente por medio de los puertos NET 2 y NET 3 con cableado Ethernet, categoría 6/6E (RJ45).

    • Fibra: elija esta opción si se conecta a la red de acceso de cliente por medio de la NIC 10GbE con uno de estos dos cables:

      • Cable divisor de cobre de QSFP a 4 SFP

      • Cable divisor de fibra óptica dúplex de MPO a 4 LC

    Consulte Conexión de la red de acceso de cliente 10GbE para obtener más información.

  15. Proporcione la información de configuración restante.

    Vaya a Proporcione información de configuración restante.
