Conéctese a la red de acceso de cliente 10GbE por medio de los puertos NET 2 o NET 3
Use dos cables Ethernet de categoría 6/6E (CAT6, RJ45) para esta conexión.
-
Ubique los puertos NET 2 y NET 3 en el nodo de cálculo 1.
-
Conecte un extremo de los dos cables Ethernet CAT6 a los puertos NET 2 y NET 3 en el nodo de cálculo 1.
-
Conecte los otros extremos de los dos cables Ethernet CAT6 a los switches 10GbE conectados a la red de acceso de cliente.
Si desea aislar el tráfico de red en los dos puertos, conecte los otros extremos de los cables Ethernet a dos switches 10GbE diferentes para crear dos redes de acceso de cliente independientes.
-
Repita Step 1 a Step 3 en el nodo de cálculo 2 para realizar las mismas conexiones para ese nodo de cálculo a la red de acceso de cliente 10GbE.
|
|

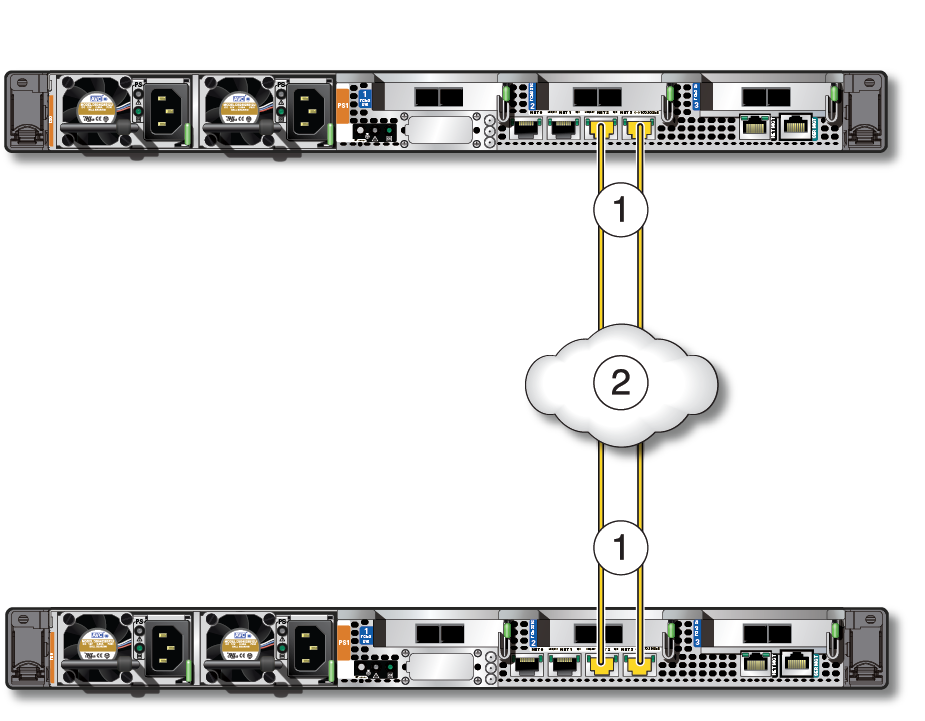

1
|
Conexiones de los puertos NET 2 y NET 3 en los nodos de cálculo 1 y 2
|
2
|
Red de acceso de cliente por medio del switch 10GbE
|
|
-
Conectar la matriz de almacenamiento base a los nodos de cálculo.
Consulte Conexión de la matriz de almacenamiento base a los nodos de cálculo.
