Instalación del kit de guías

  1. Comenzando por la parte inferior del armario, ubique la altura adecuada de la unidad de rack (RU).

    Los estantes de almacenamiento deben instalarse debajo de los nodos de servidor para evitar que el rack se vuelque.

  2. Abra la caja del kit de guías de la matriz de almacenamiento y encuentre los paquetes de tuercas enjauladas; confirme si el rack utiliza orificios cuadrados o redondos.

    Los paquetes de tuercas enjauladas incluyen una plantilla especial para racks con orificios cuadrados o redondos para posicionar las tuercas enjauladas.


    Notas -  En los siguientes pasos, se muestra la instalación del kit de guías con un rack con orificio cuadrado. Se aplicarían los mismos pasos para un rack con orificio redondo.

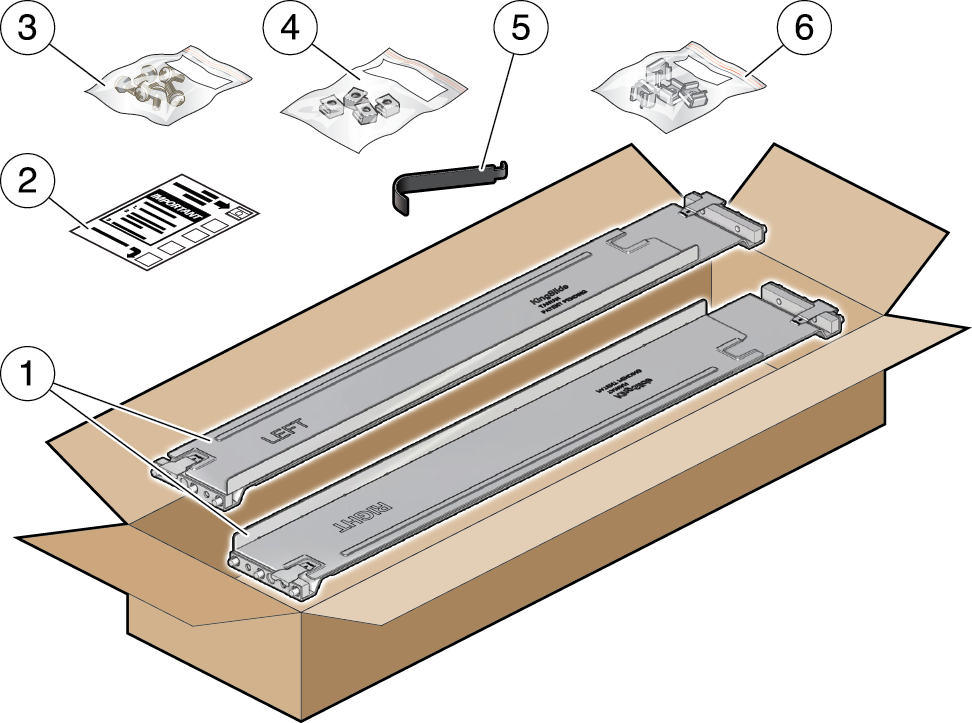

    image:Figura en la que se muestra el kit de envío de montaje en rack de la matriz de almacenamiento.
    Nro.
    Descripción
    1
    Dos guías de matriz de almacenamiento ajustables.
    2
    Documento impreso.
    3
    Seis tornillos de envío posteriores 10-32 de 7 mm (dos repuestos).
    4
    Cuatro tuercas enjauladas redondas 10-32 de 7 mm por juego (dos repuestos). Solo se requiere un juego, ya sea redondo o cuadrado.
    5
    Herramienta de tuerca enjaulada.
    6
    Cuatro tuercas enjauladas cuadradas 10-32 de 9,5 mm por juego (dos repuestos). Solo se requiere un juego, ya sea redondo o cuadrado.
  3. Conecte las guías de la matriz de almacenamiento al rack de la siguiente manera:
    1. Oriente la guía de manera que la etiqueta de identificación (IZQUIERDA o DERECHA) esté mirando hacia la parte interior del rack.
    2. Ajuste la longitud de la guía para que encaje en la parte delantera y posterior del rack.

      Notas -  Marque los orificios de la guía del rack que usará para asegurarse de que las guías de la matriz de almacenamiento se instalen correcta y uniformemente la primera vez.
    3. Presione la palanca de la abrazadera para mantener esta abierta en cada extremo de la guía [1], luego inserte ambos extremos de la guía en los orificios apropiados del rack [2].
      image:Instalación de una guía de matriz de almacenamiento en el rack.
    4. Libere la palanca de la abrazadera para cerrar las abrazaderas de guía de las guías.

      Escuchará un chasquido cuando las abrazaderas se bloqueen en su sitio en las guías del rack.

    5. Repita de Step 1 a Step 4 para la segunda guía.
  4. Instale un tornillo en la parte trasera de cada guía a través del rack.
    image:Instalación de tornillos traseros de la guía.
  5. Instale las tuercas enjauladas delanteras.

    Caution

    Precaución  -  Si se instala la matriz de almacenamiento sin las tuercas enjauladas frontales, la matriz de almacenamiento puede quedar inestable. Entonces necesitaría extraer la matriz de almacenamiento del rack para instalar las tuercas enjauladas.



    image:Instalación de tuercas enjauladas delanteras.
    Nro.
    Descripción
    1
    Tuercas enjauladas
    2
    Plantilla
    3
    Herramienta de tuerca enjaulada.
    1. Use la plantilla para determinar la posición de las tuercas enjauladas.
    2. Obtenga una tuerca enjaulada y enganche una lengüeta de la tuerca enjaulada en el orificio adecuado de la guía.
    3. Inserte la punta de la herramienta de inserción de la tuerca enjaulada por el orificio de la guía [3] y enganche la otra lengüeta de la tuerca enjaulada. Tire de la tuerca enjaulada por el orificio hasta que la lengüeta se acople en su lugar.
    4. Repita de Step 6 a Step 8 para la segunda tuerca enjaulada.
