Conexión de matrices de almacenamiento adicionales a los nodos de cálculo

1. Ubique las dos tarjetas SAS instaladas en las ranuras PCIe 2 y 3 en los dos servidores de cálculo.
2. Conecte la segunda matriz de almacenamiento a los nodos de cálculo.

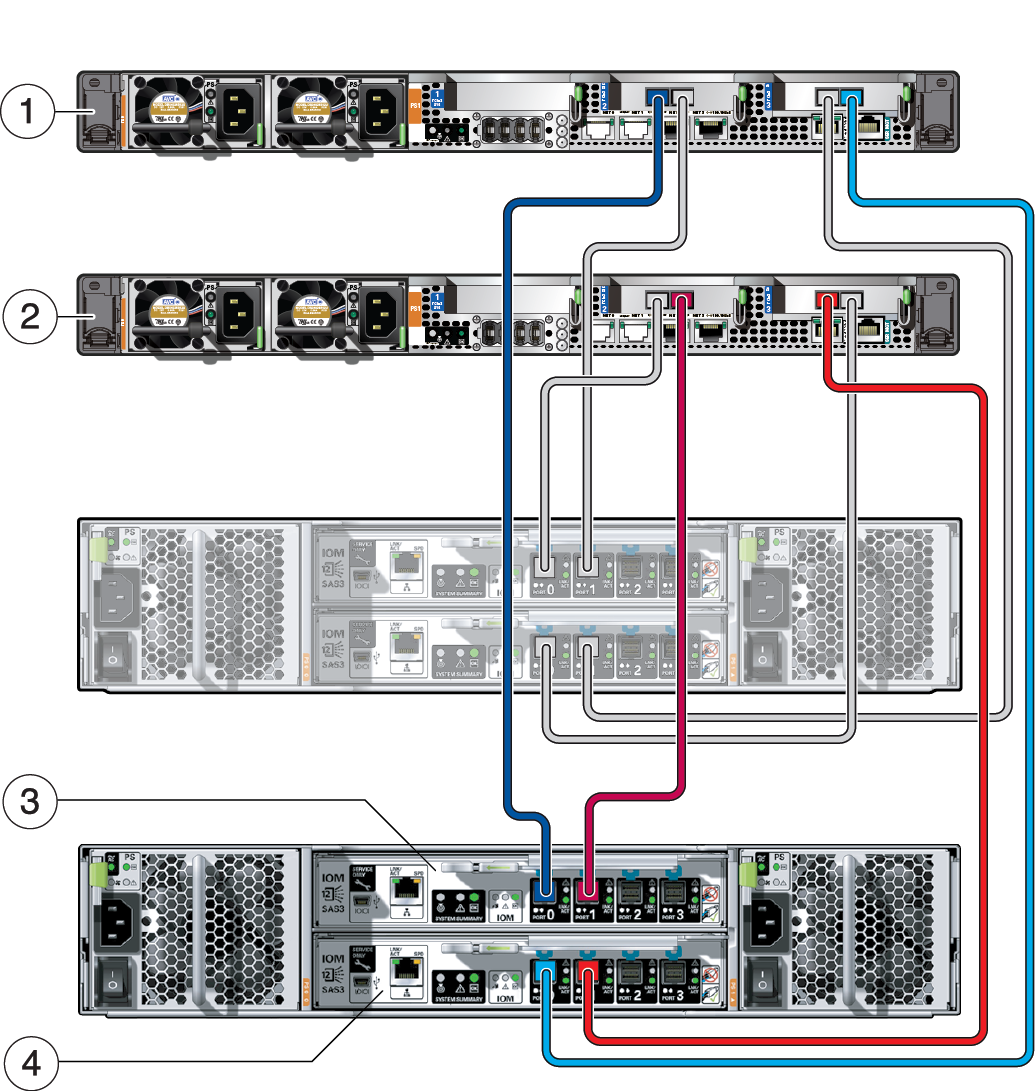

   Nro. Descripción 1 Nodo de cálculo 2 2 Nodo de cálculo 1 3 Módulo de E/S superior (IOM 1) en segunda matriz de almacenamiento 4 Módulo de E/S inferior (IOM 0) en segunda matriz de almacenamiento

   1. Conecte el cable SAS azul oscuro.
      • En el nodo de cálculo 2, conéctese al puerto azul oscuro (SAS 0) en la tarjeta SAS instalada en la ranura PCIe 2.
      • En la segunda matriz de almacenamiento, conéctese al puerto azul oscuro (puerto 0) en el módulo de E/S superior (IOM 1).
   2. Conecte el cable SAS azul claro.
      • En el nodo de cálculo 2, conéctese al puerto azul claro (SAS 1) en la tarjeta SAS instalada en la ranura PCIe 3.
      • En la segunda matriz de almacenamiento, conéctese al puerto azul claro (puerto 0) en el módulo de E/S inferior (IOM 0).
   3. Conecte el cable SAS rojo oscuro.
      • En el nodo de cálculo 1, conéctese al puerto rojo oscuro (SAS 1) en la tarjeta SAS instalada en la ranura PCIe 2.
      • En la segunda matriz de almacenamiento, conéctese al puerto rojo oscuro (puerto 1) en el módulo de E/S superior (IOM 1).
   4. Conecte el cable SAS rojo claro.
      • En el nodo de cálculo 1, conéctese al puerto rojo claro (SAS 0) en la tarjeta SAS instalada en la ranura PCIe 3.
      • En la segunda matriz de almacenamiento, conéctese al puerto rojo claro (puerto 1) en el módulo de E/S inferior (IOM 0).
3. Conecte el cable SER MGT al dispositivo terminal.

   Consulte Conexión del cable SER MGT.
