Conéctese a la red de acceso de cliente 10GbE por medio de la NIC 10GbE

1. Determine qué tipo de cableado utilizará para conectarse a la red de acceso de cliente 10GbE por medio de la NIC 10GbE.

   • Cable divisor de QSFP a 4 SFP+: cableado de cobre. Para este cable no se necesitan transceptores adicionales.

   • Cable divisor dúplex de MPO a 4 LC+: cableado de fibra óptica. Para este cable se necesitan transceptores adicionales, ambos para NIC 10GbE en los nodos de cálculo y para el switch 10GbE. Solicite e instale estos transceptores antes de continuar con las instrucciones.

   Ambos cables tienen un conector único en un extremo y se dividen en cuatro conectores en el otro extremo, aunque solo usará dos de esos cuatro conectores.

2. Ubique la NIC 10GbE instalada en la ranura PCIe 1 en el nodo de cálculo 1.
3. Conecte el extremo del conector único del cable al puerto P 0 (el puerto del extremo derecho, o puerto A) en la NIC 10GbE.

   El puerto del extremo izquierdo (P 1, o puerto B) está inactivo (sin usar).

4. En el extremo de cuatro conectores del cable, conecte los dos primeros extremos del cable (etiquetados A y B, o 1 y 2) a los switches 10GbE conectados a la red de acceso de cliente y deje los otros dos extremos del cable (C y D, o 3 y 4) sin conectar.

   Si desea aislar el tráfico de red en los dos puertos, conecte los otros extremos de los cables Ethernet a dos switches 10GbE diferentes para crear dos redes de acceso de cliente independientes.

5. Repita Step 2 a Step 4 en el nodo de cálculo 2 para realizar las mismas conexiones para ese nodo de cálculo a la red de acceso de cliente 10GbE.

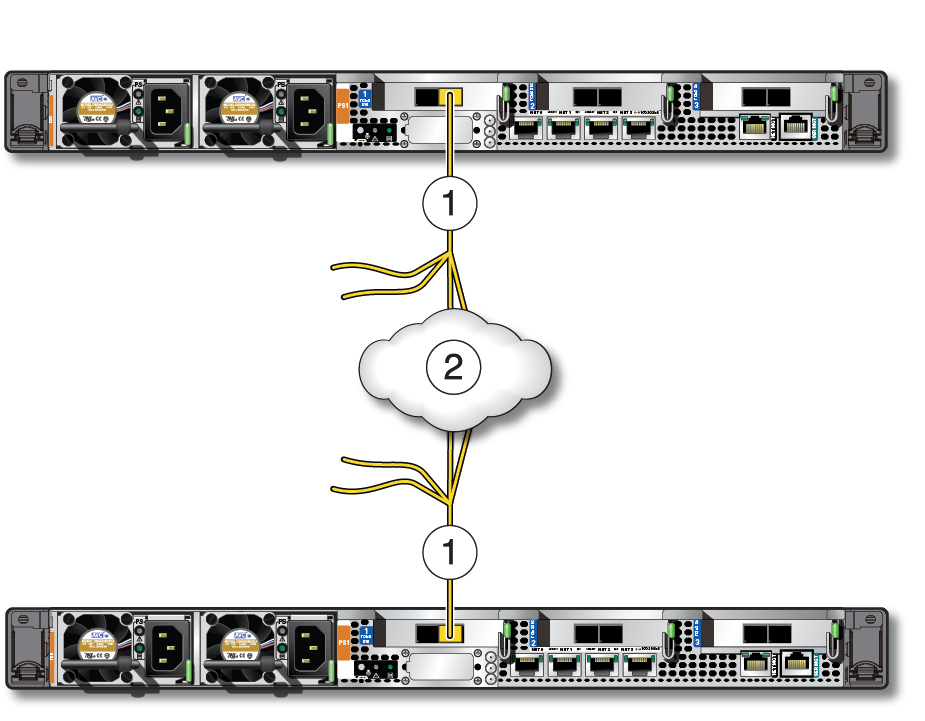

   Nro. Descripción 1 Conexiones de la NIC 10GbE a los nodos de cálculo 1 y 2 2 Red de acceso de cliente por medio del switch 10GbE

6. Conectar la matriz de almacenamiento base a los nodos de cálculo.

   Consulte Conexión de la matriz de almacenamiento base a los nodos de cálculo.
