Proporcione la información de configuración de red de gestión
La red de gestión debe estar en una subred separada de la red de cliente.
-

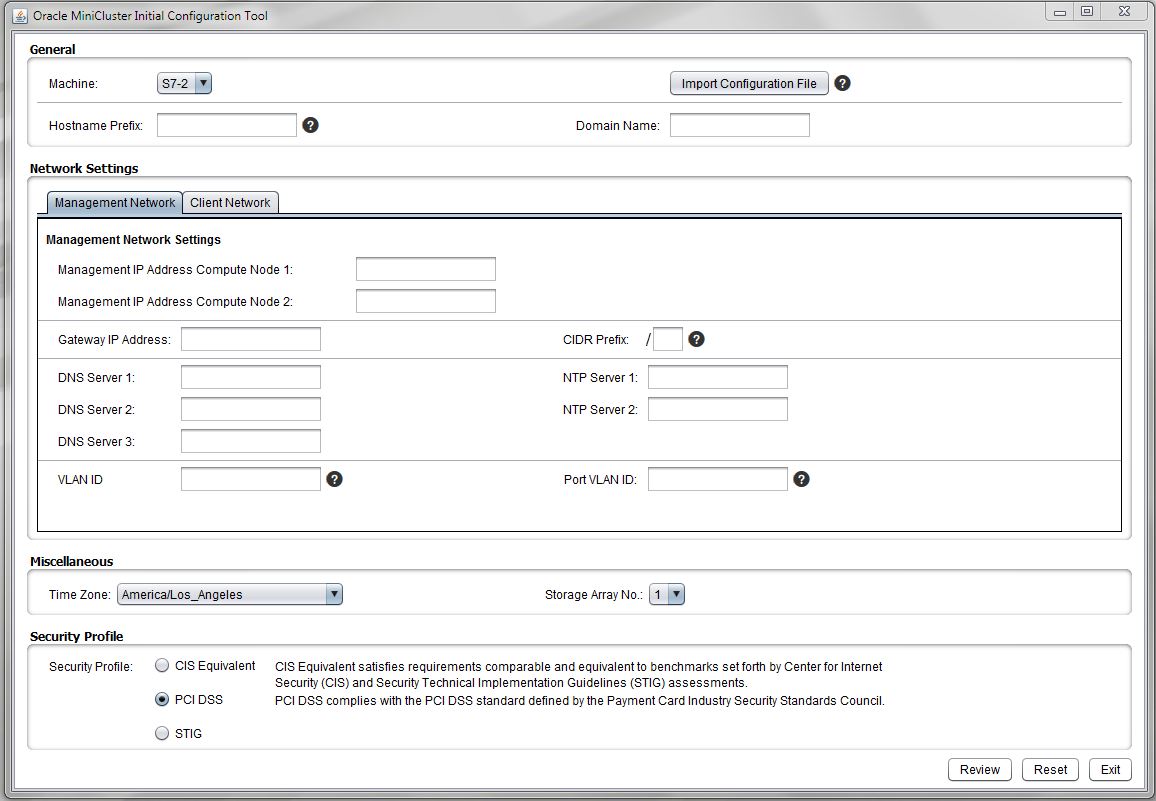

En el panel Configuración de red, haga clic en el separador Red de gestión.
Se muestran los campos de configuración para la red de gestión.
-
Introduzca dos direcciones IP para la red de gestión en los campos Nodo de cálculo 1 de dirección IP de gestión y Nodo de cálculo 2 de dirección IP de gestión.
Las direcciones IP de red de gestión no deben ser consecutivas, pero deben estar en una subred separada de las direcciones IP de la red de cliente.
-
Introduzca la dirección IP de puerta de enlace para la red de gestión en el campo Dirección IP de puerta de enlace.
Por ejemplo, 10.129.105.1.
-
Introduzca el equivalente de CIDR de la máscara de subred para la red de gestión en el campo Prefijo de CIDR.
Por ejemplo, 24.
Use esta tabla para encontrar el equivalente de CIDR de la máscara de subred.
|
|
255.255.255.255
|
/32
|
255.255.255.254
|
/31
|
255.255.255.252
|
/30
|
255.255.255.248
|
/29
|
255.255.255.240
|
/28
|
255.255.255.224
|
/27
|
255.255.255.192
|
/26
|
255.255.255.128
|
/25
|
255.255.255.0
|
/24
|
255.255.254.0
|
/23
|
255.255.252.0
|
/22
|
255.255.248.0
|
/21
|
255.255.240.0
|
/20
|
255.255.224.0
|
/19
|
255.255.192.0
|
/18
|
255.255.128.0
|
/17
|
255.255.0.0
|
/16
|
255.254.0.0
|
/15
|
255.252.0.0
|
/14
|
255.248.0.0
|
/13
|
255.240.0.0
|
/12
|
255.224.0.0
|
/11
|
255.192.0.0
|
/10
|
255.128.0.0
|
/9
|
255.0.0.0
|
/8
|
254.0.0.0
|
/7
|
252.0.0.0
|
/6
|
248.0.0.0
|
/5
|
240.0.0.0
|
/4
|
224.0.0..0
|
/3
|
192.0.0.0
|
/2
|
128.0.0.0
|
/1
|
0.0.0.0
|
/0
|
|
-
Introduzca las direcciones IP para los servidores de nombre de dominio en los campos Servidor DNS 1, 2 y 3.
Se debe proporcionar al menos una dirección IP de servidor DNS.
-
Introduzca las direcciones IP para los servidores de protocolo de hora de red en los campos Servidor NTP 1 y 2.
Se debe proporcionar al menos una dirección IP de servidor NTP.
-
Determine si desea definir una configuración VLAN en la red de gestión.
-
Si no desea definir una configuración VLAN en la red de gestión, deje los dos campos VLAN en blanco. Vaya a Proporcione la información de configuración de red de cliente.
-
Si desea definir una configuración VLAN en la red de gestión, determine si desea definir una configuración VLAN etiquetada o una sin etiquetar (basada en puertos).
-
ID de VLAN: si desea definir una configuración VLAN etiquetada en la red de gestión, introduzca el ID de etiqueta de VLAN.
-
ID de VLAN de puerto: si desea definir una configuración VLAN sin etiquetar (basada en puertos) en la red de gestión, introduzca el ID de VLAN de puerto.
-
Proporcione la información de configuración de red de cliente.
Vaya a Proporcione la información de configuración de red de cliente.
