Componentes del panel frontal (Matriz de almacenamiento)

A continuación, se mencionan los componentes del panel frontal de la matriz de almacenamiento.

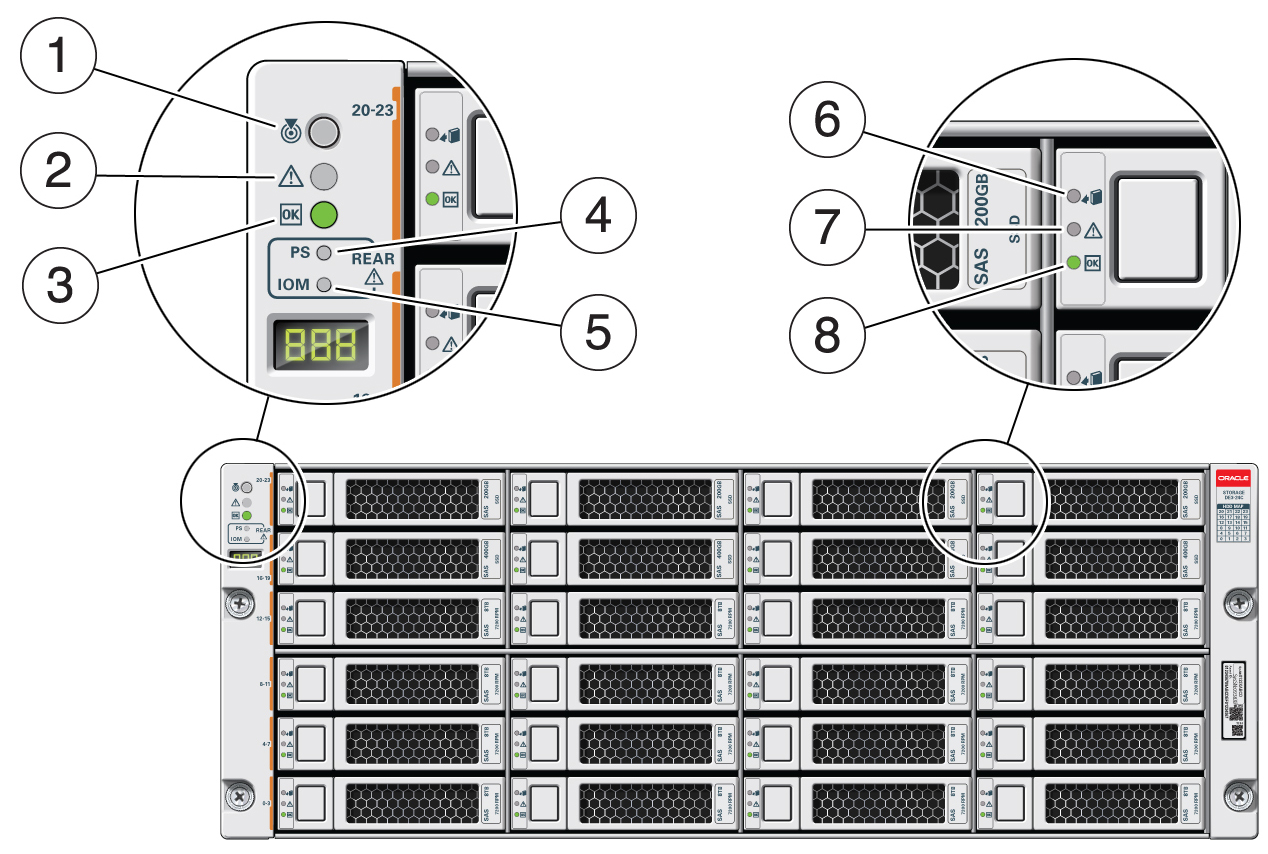

image:Imagen en la que se muestra el panel frontal de la matriz de almacenamiento con referencias numeradas de los componentes y los LED.
Nro.
Descripción
1
Indicador de localización de matriz de almacenamiento
2
Indicador de fallo de matriz de almacenamiento
3
Indicador de energía/estado correcto de matriz de almacenamiento
4
Indicador de fallo de fuente de alimentación de matriz de almacenamiento
5
Indicador de fallo de módulo de E/S de matriz de almacenamiento
6
Indicador de Listo para extraer unidad
7
Indicador de fallo de unidad
8
Indicador de actividad/energía de unidad
