Conexión de la matriz de almacenamiento base a los nodos de cálculo

  1. Ubique las dos tarjetas SAS instaladas en las ranuras PCIe 2 y 3 en los dos servidores de cálculo.
  2. Ubique los puertos SAS en IOM 0 y 1 en la parte posterior de la matriz de almacenamiento.
  3. Conecte la matriz de almacenamiento base a los nodos de cálculo.

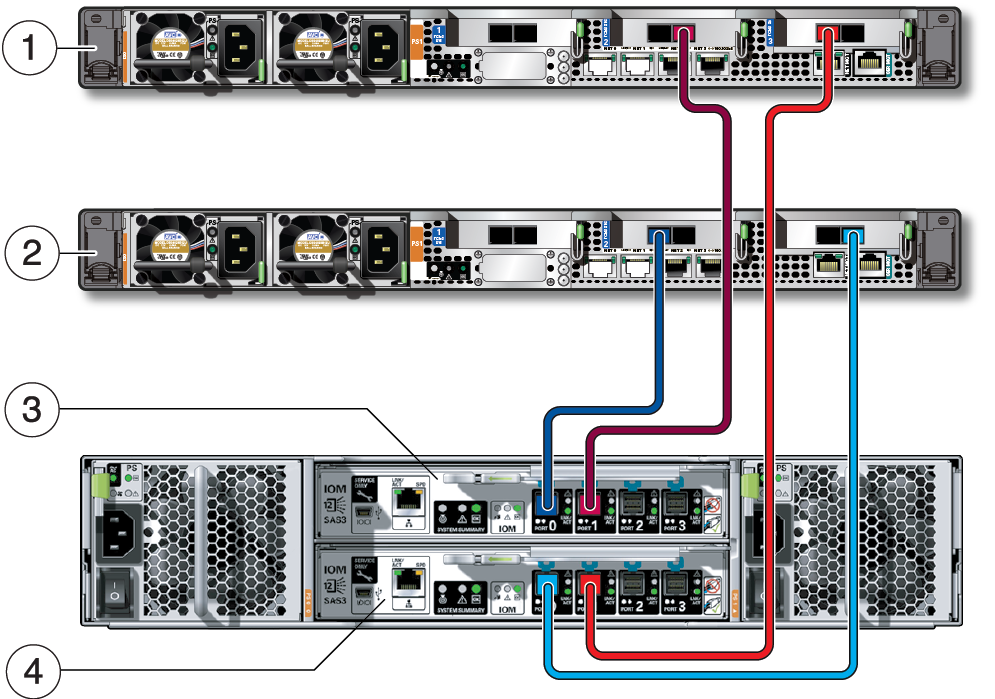

    image:Figura en la que se muestran las conexiones entre la matriz de almacenamiento y los nodos de cálculo.
    Nro.
    Descripción
    1
    Nodo de cálculo 2
    2
    Nodo de cálculo 1
    3
    Módulo de E/S superior (IOM 1) en matriz de almacenamiento de base
    4
    Módulo de E/S inferior (IOM 0) en matriz de almacenamiento de base
    1. Conecte el cable SAS rojo oscuro.
      • En el nodo de cálculo 2, conéctese al puerto rojo oscuro (SAS 1) en la tarjeta SAS instalada en la ranura PCIe 2.
      • En la matriz de almacenamiento, conéctese al puerto rojo oscuro (puerto 1) en el módulo de E/S superior (IOM 1).
    2. Conecte el cable SAS rojo claro.
      • En el nodo de cálculo 2, conéctese al puerto rojo claro (SAS 0) en la tarjeta SAS instalada en la ranura PCIe 3.
      • En la matriz de almacenamiento, conéctese al puerto rojo claro (puerto 1) en el módulo de E/S inferior (IOM 0).
    3. Conecte el cable SAS azul oscuro.
      • En el nodo de cálculo 1, conéctese al puerto azul oscuro (SAS 0) en la tarjeta SAS instalada en la ranura PCIe 2.
      • En la matriz de almacenamiento, conéctese al puerto azul oscuro (puerto 0) en el módulo de E/S superior (IOM 1).
    4. Conecte el cable SAS azul claro.
      • En el nodo de cálculo 1, conéctese al puerto azul claro (SAS 1) en la tarjeta SAS instalada en la ranura PCIe 3.
      • En la matriz de almacenamiento, conéctese al puerto azul claro (puerto 0) en el módulo de E/S inferior (IOM 0).
  4. Determine si tiene matrices de almacenamiento adicionales que desee conectar.
