Componentes del panel posterior (Nodo de cálculo)


Notas -  Debe seguir la secuencia correcta cuando conecte los cables al nodo de cálculo. No conecte los cables de alimentación hasta que todos los cables de datos se hayan conectado.

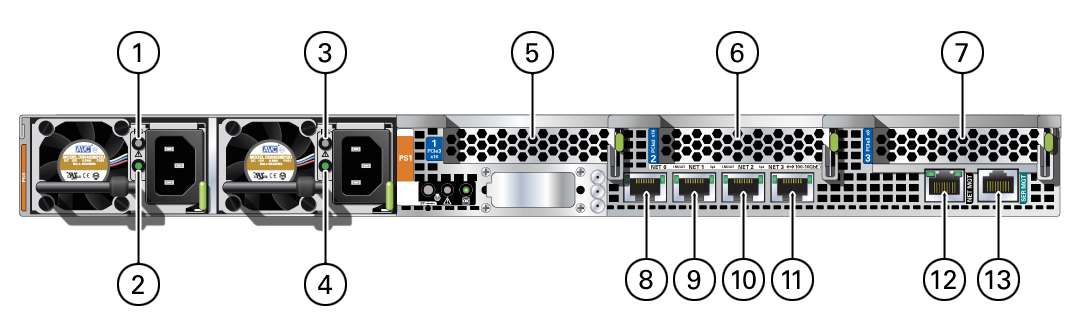

image:Figura en la que se identifican los componentes del panel posterior del nodo de cálculo.
Nro.
Descripción
Nro.
Descripción
1
LED de fallo de la fuente de alimentación 0
8
Puerto NET 0 10/100/1000
2
LED de estado de la fuente de alimentación 0
9
Puerto NET 1 10/100/1000
3
LED de fallo de la fuente de alimentación 1
10
Puerto NET 2 10/100/1000
4
LED de estado de la fuente de alimentación 1
11
Puerto NET 3 10/100/1000
5
Ranura de tarjeta PCIe 1
12
Puerto NET MGT
6
Ranura de tarjeta PCIe 2
13
Puerto serie SER MGT/RJ-45
7
Ranura de tarjeta PCIe 3
