Fijación de conjuntos de guías deslizantes sin herramientas

Use este procedimiento para fijar conjuntos de guías deslizantes sin herramientas al rack.

1. Oriente el conjunto de guías deslizantes de manera que la corredera con cojinetes de bolas quede hacia adelante y fijada en su sitio.


   Nro. Descripción 1 Guía deslizante 2 Corredera con cojinetes de bolas 3 Mecanismo de bloqueo

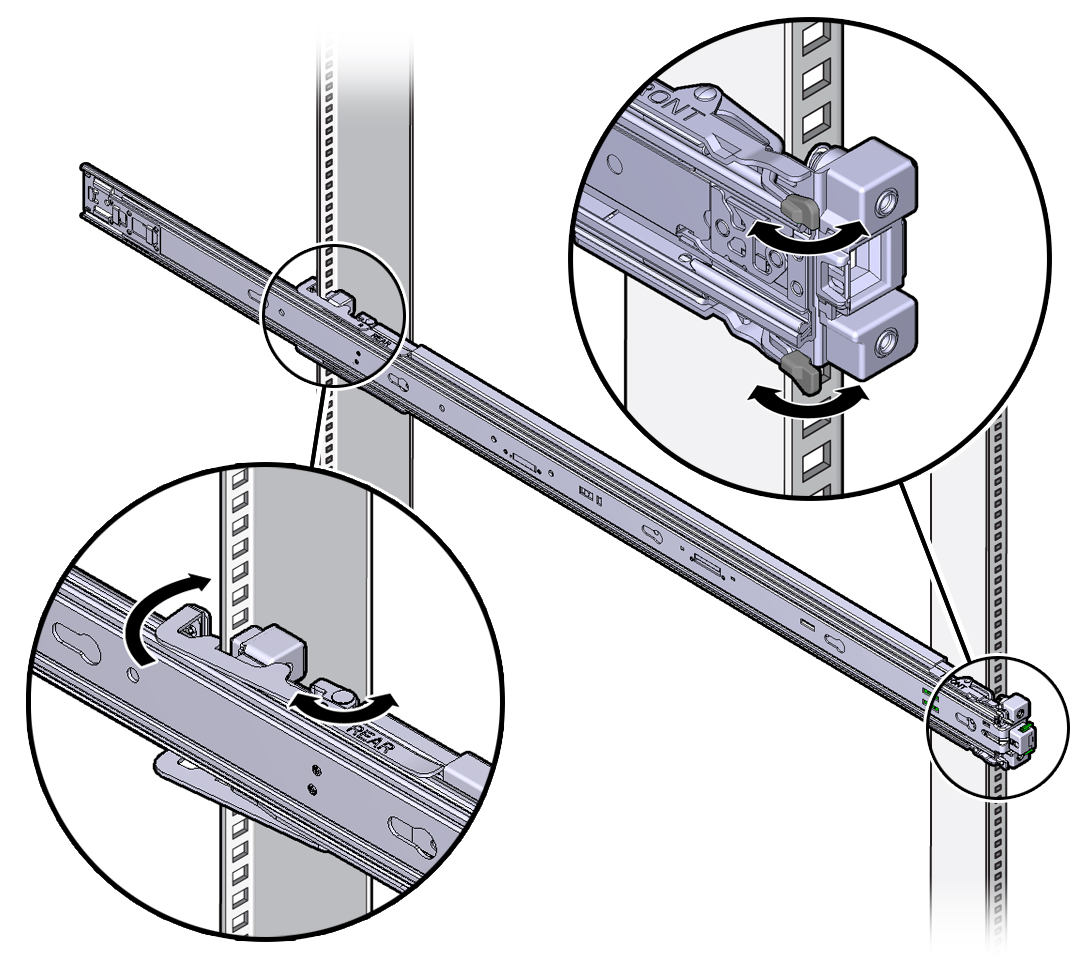

2. Comenzando por el lado izquierdo o derecho del rack, alinee la parte posterior del conjunto de guías deslizantes con el interior de la guía posterior del rack y presiónela hasta que el conjunto se acople en su sitio con un chasquido.

3. Alinee la parte delantera del conjunto de guías deslizantes con el exterior de la guía delantera del rack y presiónela hasta que el conjunto se acople en su sitio con un chasquido.
4. Repita del Step 1 al Step 3 para fijar el conjunto de guías deslizantes con el otro lado del rack.
