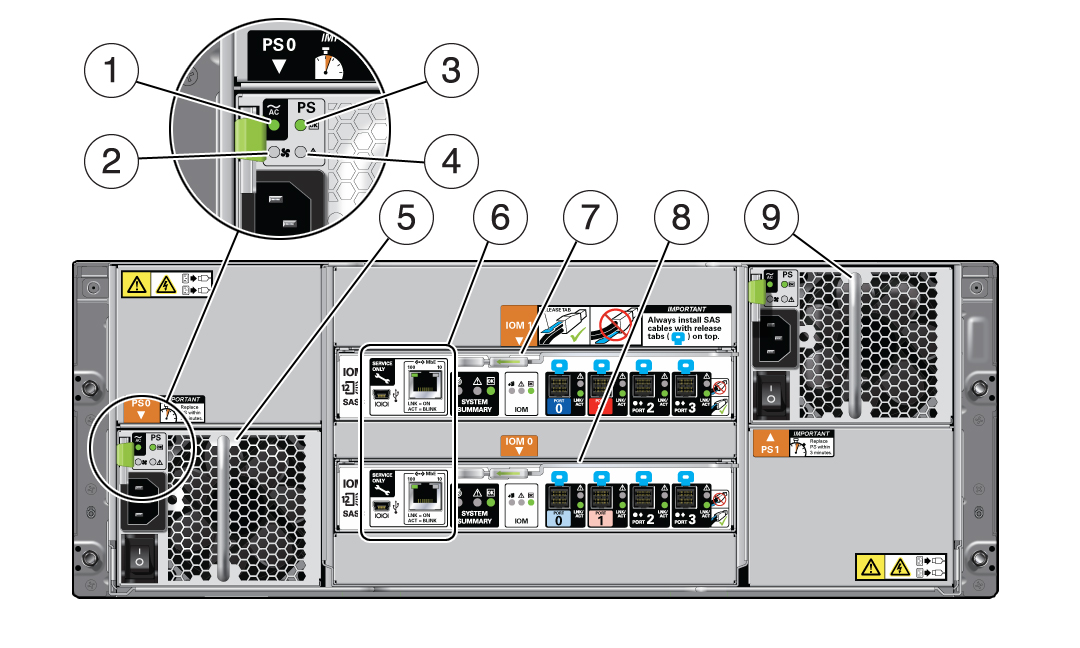

Componentes del panel posterior (Matriz de almacenamiento)
A continuación, se mencionan los componentes del panel posterior de la matriz de almacenamiento.
 | Precaución -
Los puertos de red en la matriz de almacenamiento están previstos para que los utilicen únicamente los ingenieros de servicio.
|
|
|
|
1
|
Indicador de CA
|
|
2
|
Indicador de fallo de ventilador
|
|
3
|
Indicador de estado de fuente de alimentación
|
|
4
|
Indicador de fallo de CC
|
|
5
|
Fuente de alimentación con módulo de ventiladores 0
|
|
6
|
Puertos de servicio (reservado solo para el servicio de asistencia de Oracle)
|
|
7
|
Módulo de E/S de SAS 1
|
|
8
|
Módulo de E/S de SAS 0
|
|
9
|
Fuente de alimentación con módulo de ventiladores 1
|
|
