Guía de instalación de MiniCluster S7-2 de Oracle®

Salir de la Vista de impresión

Actualización: Octubre de 2016

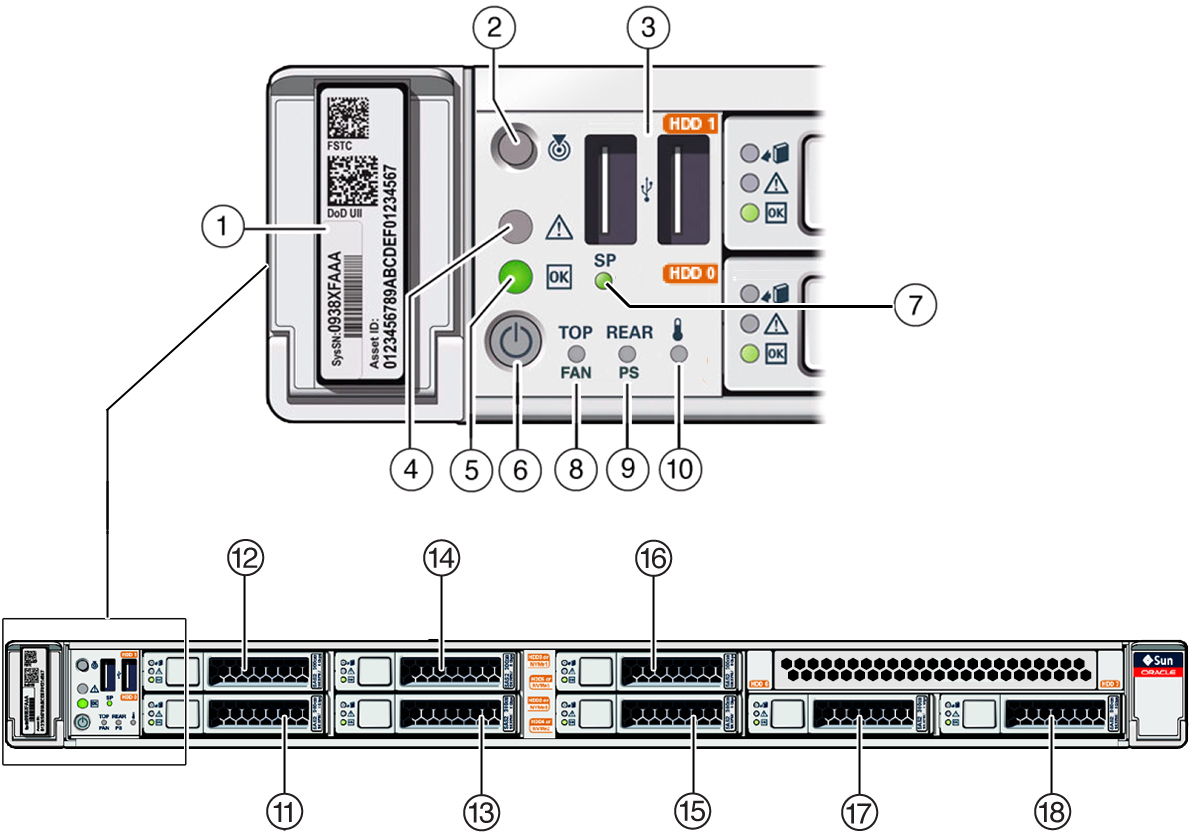

Componentes del panel frontal (Nodo de cálculo)

image:Figura en la que se muestran los botones del panel frontal y los indicadores LED del nodo de cálculo.
Nro.
Descripción
Nro.
Descripción
1
Número de serie
10
LED de sobrecalentamiento del servidor (ámbar)
2
LED de localización (blanco)
11
Unidad 0 (HDD/SDD)
3
Dos conectores USB 2.0
12
Unidad 1 (HDD/SDD)
4
LED de acción de servicio requerida (ámbar)
13
Unidad 2 (HDD/SDD) o NVMe 0
5
LED de estado de energía (verde)
14
Unidad 3 (HDD/SDD) o NVMe 1
6
Botón de encendido
15
Unidad 4 (HDD/SDD) o NVMe 2
7
LED de estado/fallo del procesador de servicio (verde o ámbar)
16
Unidad 5 (HDD/SDD) o NVMe 3
8
LED de acción de servicio requerida de ventilador (ámbar)
17
Unidad 6 (HDD/SDD)
9
LED de acción de servicio requerida de fuente de alimentación (ámbar)
18
Unidad 7 (HDD/SDD)
