ケーブル溝付き出荷用留め具の取り付け

ラック内のサーバーを出荷する場合、そのサーバーの下に 1 つ以上のラックユニットスペースが空いている場合は、サーバーの損傷を防ぐためケーブル溝付き出荷用留め具を取り付ける必要があります。ラック内の各サーバーで次の要件を満たす留め具を使用する必要があります。

ケーブル溝付き出荷用留め具は別注文できるオプションです。ケーブル溝付き出荷用留め具の注文方法の詳細は、Oracle の販売担当者に確認してください。

1. ケーブル溝付き出荷用留め具と付属コンポーネントを開梱します。

   取り付けには次のコンポーネントが必要になります。

   図 24  ケーブル溝付き出荷用留め具の取り付けに必要なコンポーネント

   図の説明

   1 ケーブル溝付き出荷用留め具

   2 4 本の 16 mm M6 ねじ

   3 ケージナット (4 本)

   4 ケージナット挿入ツール

2. 角穴 RETMA レールで構成されているラックの場合、ケージナット 4 つを次のように取り付けます。

   ---

   注 -  ねじ式 RETMA レールで構成されているラックの場合、この段階は不要です。

   ---

   1. 装置の位置合わせテンプレートまたは装置のほかのドキュメントを利用し、サーバーの背面パネル下方、シャーシの両サイドに沿って 1 番目と 3 番目のレール穴を確認します。[1]
   2. ケージナットを取り出し、ケージナットの下の口先をレール穴の 1 つに引っかけます。
   3. ケージナット取り付け工具をレール穴に通し、ケージナットの上の口先に引っかけます。[2]
   4. ケージナットの上の口先がカチッと音を立てるまで、取り付け工具を使用してケージナットを穴の中に引き込んではめ込みます。
   5. 残りのケージナットについても段階 2a - 段階 2d を繰り返します。

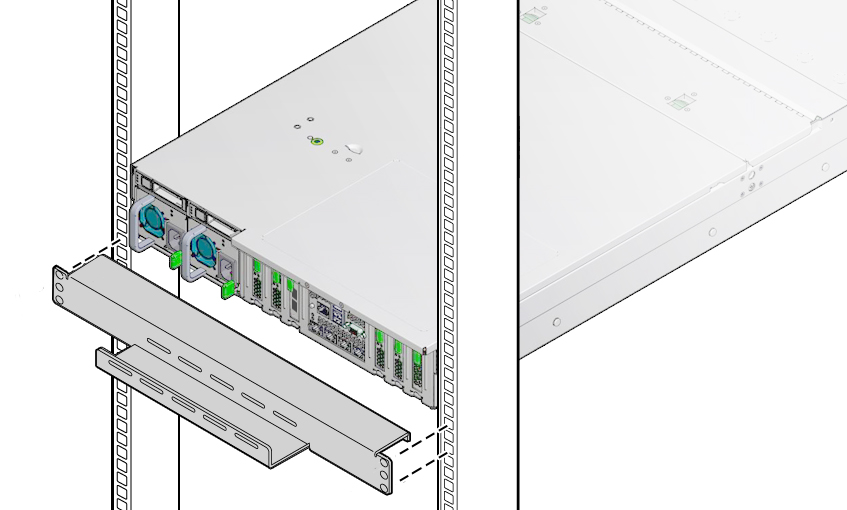

3. ケーブル溝を上向きにして、サーバーシャーシ背面の底の下に留め具をスライドさせ、留め具の上部の穴とサーバー背面パネル下方にある 1 番目のレール穴を整合させます。

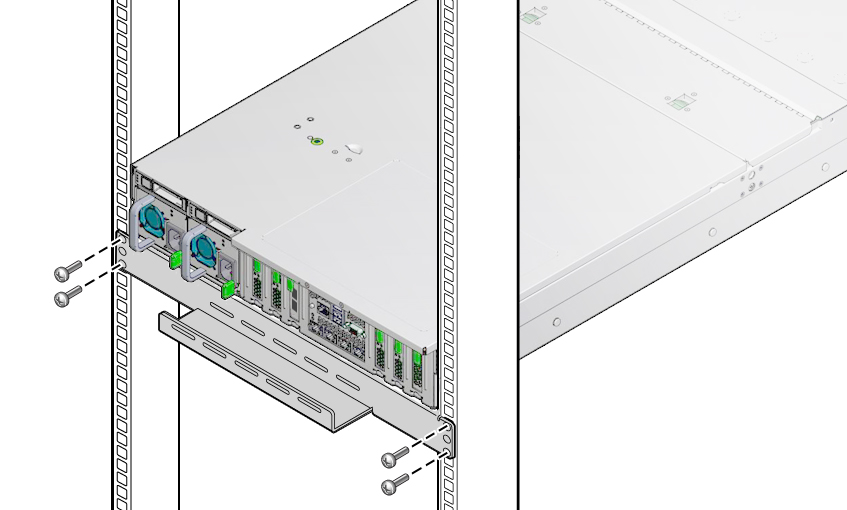

4. プラスのねじ回し (Phillips の 2 番) を使用し、16 mm M6 ねじ 4 本を使用して留め具をラックに固定します。

   留め具がサーバーシャーシの下部にしっかり収まっていることを確認します。



5. 必要に応じて、サーバーのバックパネルから出ているケーブルをケーブル溝に収めます。
