工具不要スライドレール構成部品の取り付け
この手順では、 工具不要スライドレール構成部品をラックに取り付けます。
-
玉軸受けトラックが前方になり所定の位置にロックされるように、スライドレール構成部品の向きを合わせます。
図 6 スライドレールと玉軸受けトラックの向き合わせ
図の説明
1 スライドレール
2 玉軸受けトラック
3 ロックメカニズム
-
スライドレール構成部品の背面を背面ラックレールの内側に合わせ、カチッと音がして構成部品が固定されるまで押し込みます (ラックの左右のどちらの側から行なってもかまいません)。

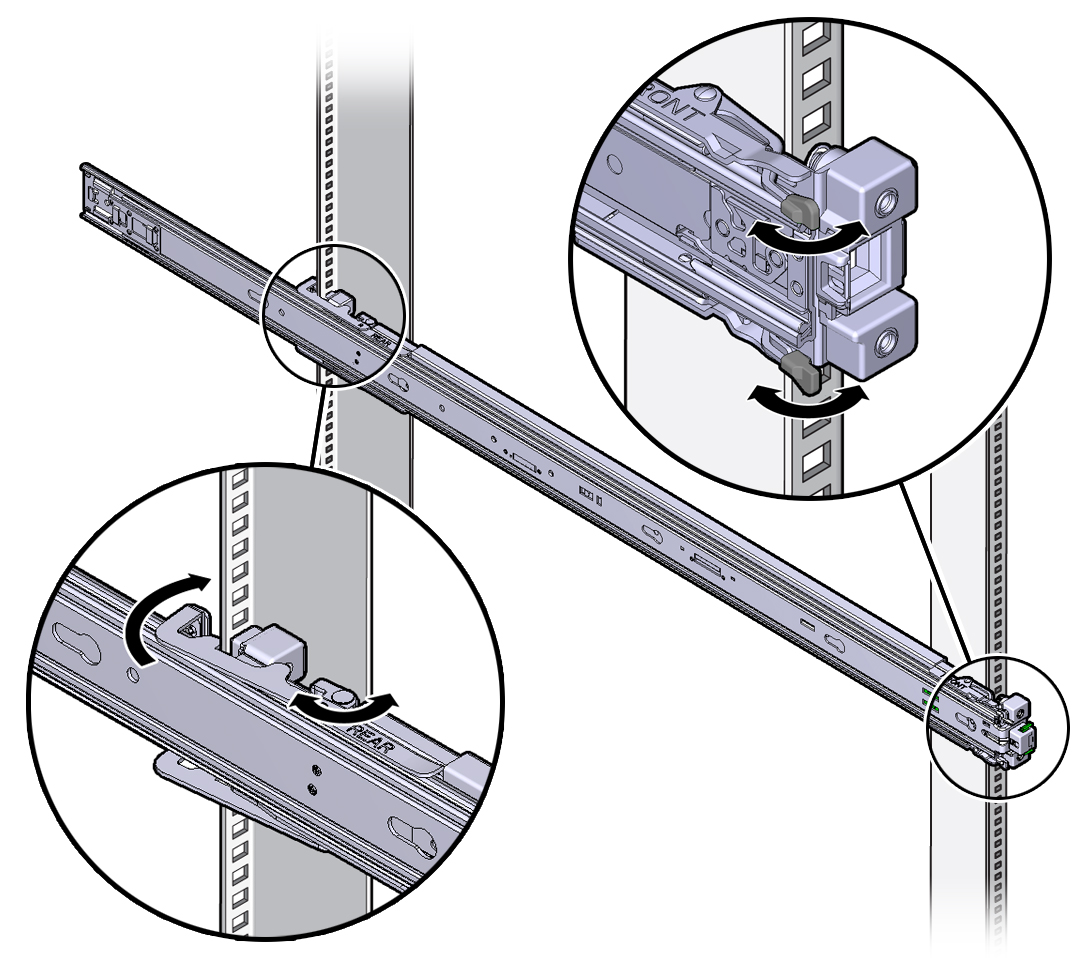

図 7 スライドレール構成部品とラックの位置合わせ
- スライドレール構成部品の前面を前面ラックレールの外側に合わせ、カチッと音がして構成部品が固定されるまで押し込みます。
- Step 1 からStep 3 の手順を繰り返して、スライドレール構成部品をラックの反対側にも取り付けます。
