Alimentation requise sur site

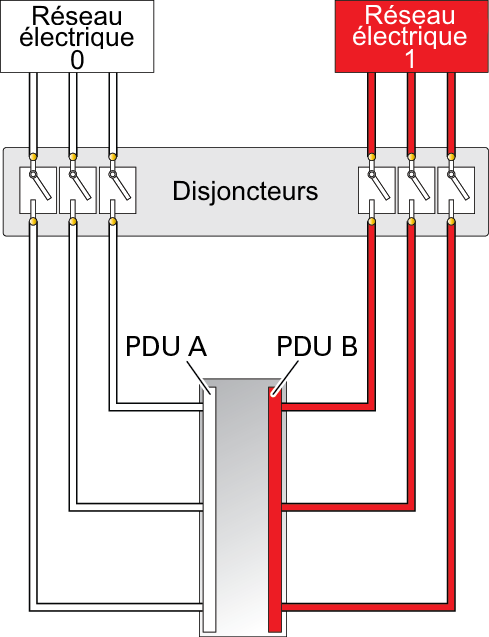

Le serveur est conçu pour être alimenté par deux réseaux électriques du site. Branchez les trois cordons d'alimentation de la PDU A à un réseau électrique et les trois cordons d'alimentation de la PDU B à un second réseau électrique. (Lorsque vous faites face à l'arrière du serveur, la PDU A se trouve à gauche et la PDU B à droite.) Il faut brancher les six cordons d'alimentation lorsque le serveur fonctionne.
Remarque - Dans cette configuration redondante, tous les cordons d'alimentation reliés au serveur assurent l'alimentation et la charge électrique est équilibrée. Lorsque les charges électriques dépassent 5 % de la capacité de l'alimentation, les charges électriques sont équilibrées à ∓ 10 %.
Grâce aux alimentations non interruptibles triphasées, vous pouvez créer deux réseaux électriques distincts à partir d'une seule source d'alimentation du site.
Pour éviter tout risque d'incident grave, les sources d'alimentation doivent fournir l'alimentation électrique appropriée au serveur. Utilisez des disjoncteurs pour l'ensemble des circuits électriques qui alimentent le serveur.
Les installations électriques doivent être conformes à la législation locale, fédérale ou nationale en vigueur. Contactez le responsable de votre installation ou un électricien agréé pour connaître le type d'alimentation installé dans vos locaux.
La source d'alimentation CA triphasée doit respecter une configuration étoilée de mise à la terre en un point central (de type TN-C selon IEC 60950). Lors de l'utilisation de la PDU 26 kVA , le serveur est alimenté en phase-phase, la ligne neutre du cordon d'alimentation à 5 broches n'est donc pas connectée. Lors de l'utilisation de la PDU 33 kVA , le serveur reçoit une alimentation phase-neutre, la ligne neutre du cordon d'alimentation à 5 broches est donc connectée dans la PDU.
