Installation des rails d'étagère de montage en rack

Caution

Mise en garde  -  En cas de déplacement dans un autre rack, vous devez utiliser le kit de montage en rack le plus récent pour installer le serveur. Pour une comparaison entre le kit d'origine et le nouveau kit, voir Comparaison du kit de montage en rack. Pour plus d'informations sur la commande du nouveau kit de montage en rack, contactez votre technicien de maintenance Oracle.

  1. Répétez les étapes suivantes pour les points de montage avant gauche et droit :
    1. Placez le support adaptateur à l'emplacement indiqué.
      Remarque -  Chaque support adaptateur présente une flèche pointant vers le haut pour indiquer le sens qui convient.
    2. Utilisez un tournevis Torx T30 pour fixer le support adaptateur à l'aide de deux vis M6.

      Serrez les vis dans les trous des supports adaptateurs au centre et au deuxième niveau à partir du haut.


      image:Schéma illustrant l'installation des supports adaptateurs avant et des écrous à cage contre les rails avant.
    3. Insérez deux écrous à cage dans le deuxième et le seizième trous au-dessus de la surface supérieure du support adaptateur.

      Pour des instructions sur l'insertion d'écrous à cage, voir Insertion d'écrous à cage dans les trous des rails.

  2. Répétez les étapes suivantes pour les points de montage arrière gauche et droit :
    1. Placez le support adaptateur à l'emplacement indiqué.
    2. Utilisez un tournevis Torx T30 pour fixer le support adaptateur à l'aide d'une vis M6 dans le trou du deuxième support à partir du haut.
      image:Schéma illustrant l'installation des supports arrière et des écrous à cage contre les rails arrière.
    3. Insérez deux écrous à cage, dans le treizième et le dix-septième trous au-dessus de la surface supérieure du support adaptateur.
  3. Répétez les étapes suivantes pour installer les rails d'étagère gauche et droit.
    Remarque -  Les rails d'étagère portent la mention "FRONT LEFT" (avant gauche) et "FRONT RIGHT" (avant droit), vu de l'avant du serveur.
    1. Placez le rail d'étagère entre les rails du rack avant et arrière.
    2. Allongez le rail d'étagère et insérez les crochets arrière dans les emplacements de l'adaptateur.
    3. Poussez le raid d'étagère vers le bas pour fixer les crochets.
    4. Insérez les crochets avant dans les emplacements de l'adaptateur.
    5. Poussez le raid d'étagère vers le bas pour fixer les crochets.
    6. Assurez-vous que les crochets du rail sont entièrement enclenchés dans les adaptateurs avant et arrière.

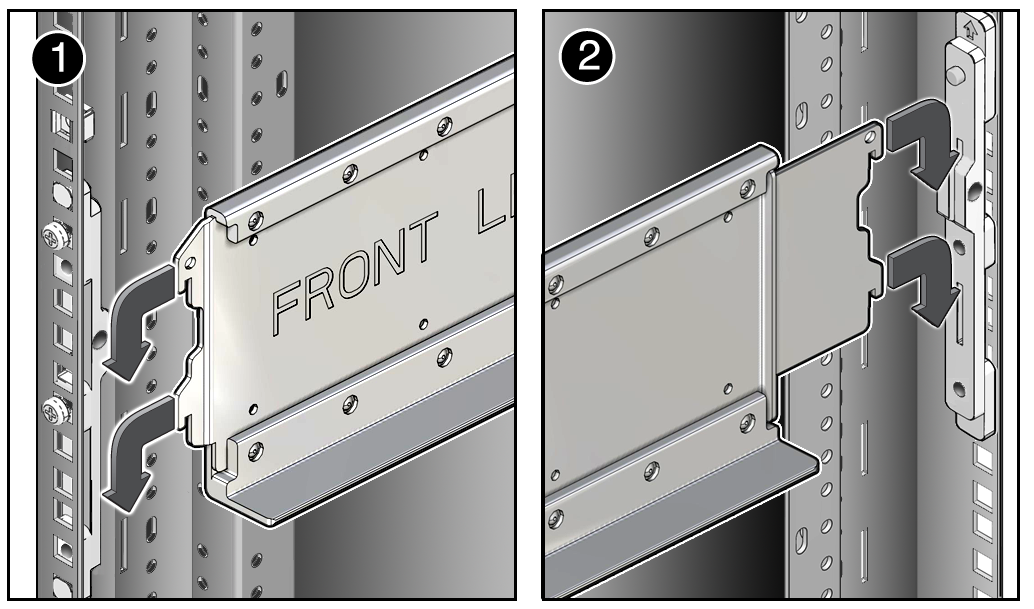

      image:Schéma illustrant l'installation de l'étagère du rack dans les supports adaptateurs.

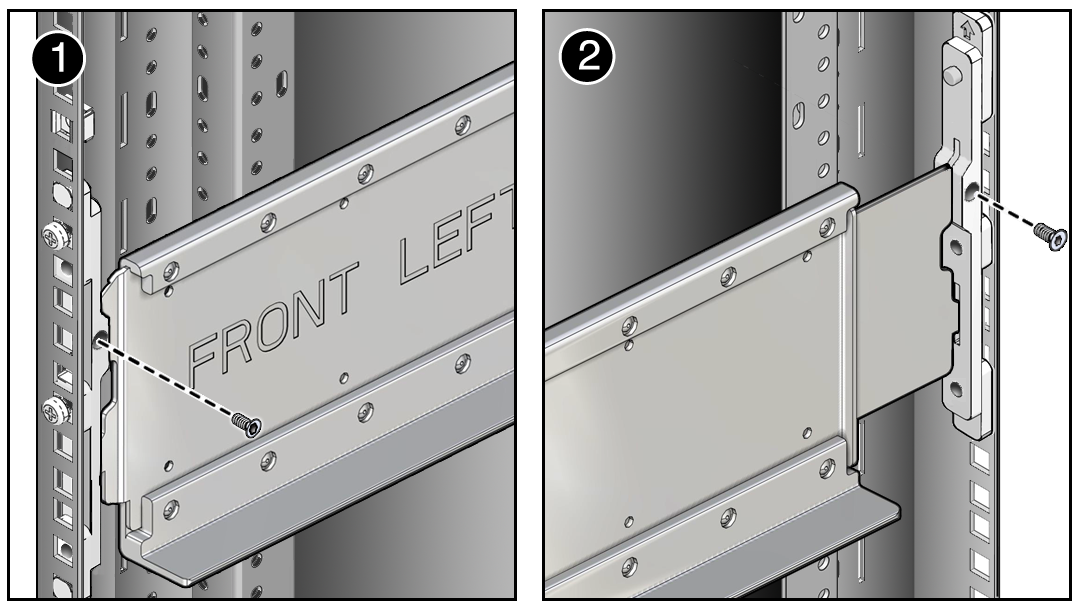

    7. Utilisez un tournevis Torx T20 pour fixer chaque rail d'étagère à l'aide de deux vis de verrouillage de rail (une vis à tête plate M4 sur chaque support adaptateur).
      image:Schéma illustrant la procédure de fixation des rails coulissants aux supports à l'aide de vis de verrouillage.
  4. Poursuivez en installant le support arrière inférieur.

    Voir Installation du support arrière inférieur.
