7420 单机控制器到 DE2-24 磁盘机框（4 个 HBA）
下图显示了安装有四个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。
图 262 具有四个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的单机 7420 控制器
图 263 具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的单机 7420 控制器
图 264 具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的单机 7420 控制器
图 265 具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的单机 7420 控制器

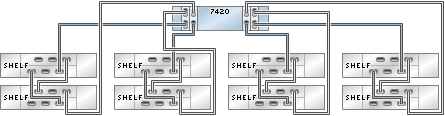

图 266 具有四个 HBA 且通过四个链连接到八个 DE2-24 磁盘机框的单机 7420 控制器

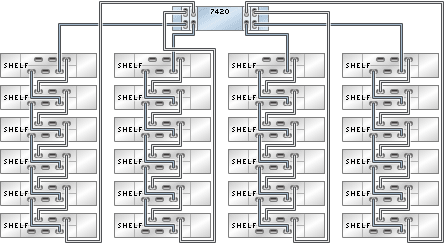

图 267 具有四个 HBA 且通过四个链连接到二十四个 DE2-24 磁盘机框的单机 7420 控制器
图 268 单个链中的多个磁盘机框
