ZS5-2 群集控制器到 DE2-24 磁盘机框（1 个 HBA）

下图显示了安装有一个 HBA 的 Oracle ZFS Storage ZS5-2 群集控制器支持的一部分配置。

图 115  具有一个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集 ZS5-2 控制器

图 116  具有一个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集 ZS5-2 控制器

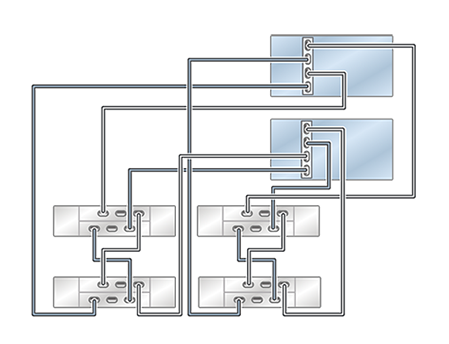

图 117  具有一个 HBA 且通过两个链连接到四个 DE2-24 磁盘机框的群集 ZS5-2 控制器

图 118  单个链中的多个磁盘机框
