7420 群集控制器到 Sun Disk Shelf（3 个 HBA）

下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。

注 -  有关端口位置，请参见《Oracle ZFS Storage Appliance 安装指南》中相应控制器的硬件概述部分。

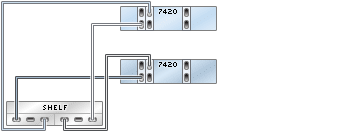

图 365  具有三个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的群集 7420 控制器

image:图中显示了具有三个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的 7420 群集控制器

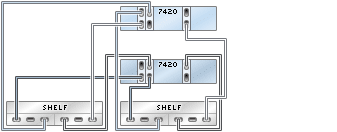

图 366  具有三个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的群集 7420 控制器

image:图中显示了具有三个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的 7420 群集控制器

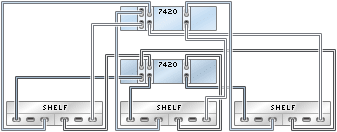

图 367  具有三个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的群集 7420 控制器

image:图中显示了具有三个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的 7420 群集控制器

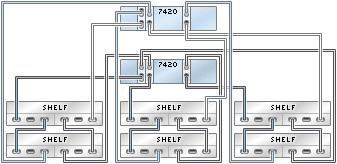

图 368  具有三个 HBA 且通过三个链连接到六个 Sun Disk Shelf 的群集 7420 控制器

image:图中显示了具有三个 HBA 且通过三个链连接到六个 Sun Disk Shelf 的 7420 群集控制器

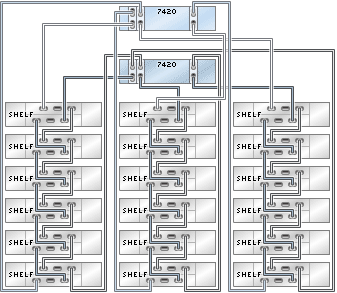

图 369  具有三个 HBA 且通过三个链连接到 18 个 Sun Disk Shelf 的群集 7420 控制器

image:图中显示了具有三个 HBA 且通过三个链连接到 18 个 Sun Disk Shelf 的 7420 群集控制器
