7420 单机控制器到 DE2-24 磁盘机框（5 个 HBA）
下图显示了安装有五个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。
图 269 具有五个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的单机 7420 控制器
图 270 具有五个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的单机 7420 控制器
图 271 具有五个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的单机 7420 控制器
图 272 具有五个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的单机 7420 控制器
图 273 具有五个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的单机 7420 控制器

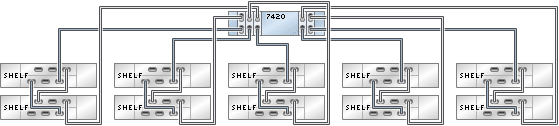

图 274 具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的单机 7420 控制器

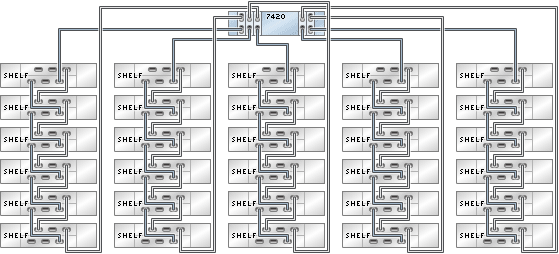

图 275 具有五个 HBA 且通过五个链连接到三十个 DE2-24 磁盘机框的单机 7420 控制器
图 276 单个链中的多个磁盘机框
