在基本机柜中将控制器用电缆连接到磁盘机框

使用以下过程在基本机柜中将控制器用电缆连接到磁盘机框。基本机柜中可以存在多个磁盘机框链,并且它们可以位于控制器之上和之下。将磁盘机框用电缆连接到一起形成链后,每个链具有一个顶端和一个底端,顶端和底端连接到控制器中的不同 HBA。尽管配置可能改变,以下过程介绍了将单个控制器连接到多个磁盘链的细节。

  1. 布线入门中找到适用于您的系统的布线图。
  2. 将电缆松散地打环,以将控制器连接到磁盘机框链。

    控制器和磁盘机框之间的最大电缆长度为六米(19.69 英尺)。

  3. 面向机架的后面,将电缆环路固定到机架中最靠近合适的控制器 HBA 端口的一侧。
  4. 将电缆的一端连接到合适的控制器 HBA 端口。

    确保电缆连接到正确的 HBA 端口。针对垂直取向的 HBA 或水平取向的 HBA,控制器型号可能有所不同,这会影响端口的顺序。

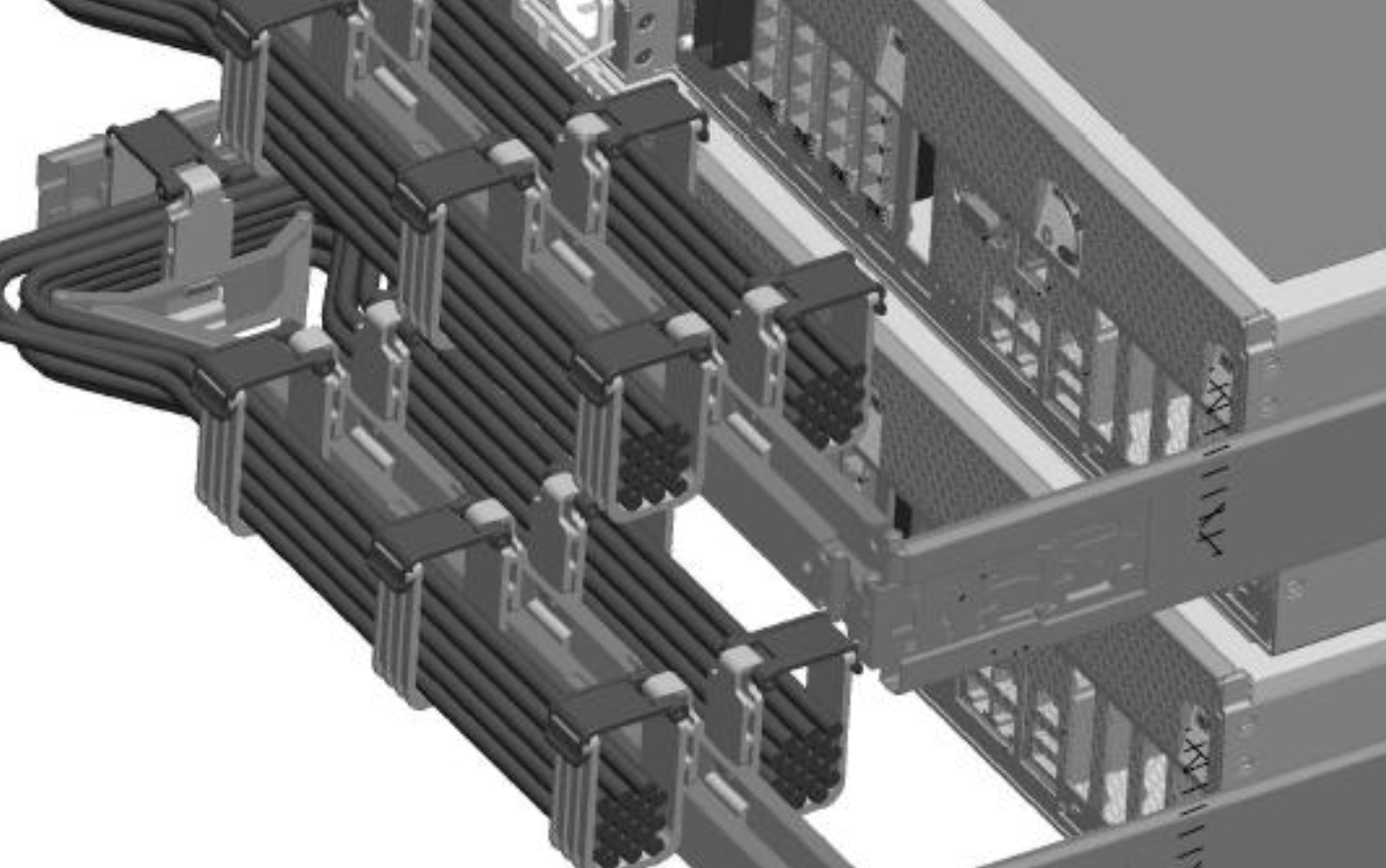

  5. (u53ef选) 如果控制器具有理线架 (Cable Management Arm, CMA),请将电缆穿过 CMA,确保留有充足的空隙来维修控制器,如以下群集图所示。
    image:图中显示了 CMA 与电缆。

    注 -  请勿将 12 个以上的 SAS 电缆穿过 CMA。
  6. 将电缆靠近磁盘机框端口的另一端固定到该端口。
  7. 留有充足的间隙以便维修组件并将多余电缆放置在控制器侧面,用任何多余电缆产生直径为 12.7 厘米(5 英寸)的线圈。用电缆束带固定线圈。如果没有多余的电缆,则使用电缆束带将电缆固定到机架的侧面,仍然留有充足的间隙以便维修组件。
  8. 确认留有间隙来移除组件,然后将电缆的另一端连接到相应磁盘机框中的相应端口。

    确保电缆连接到正确的磁盘机框端口。在一些磁盘机框型号中,有些 I/O 模块是倒置取向的,这会影响端口的顺序。

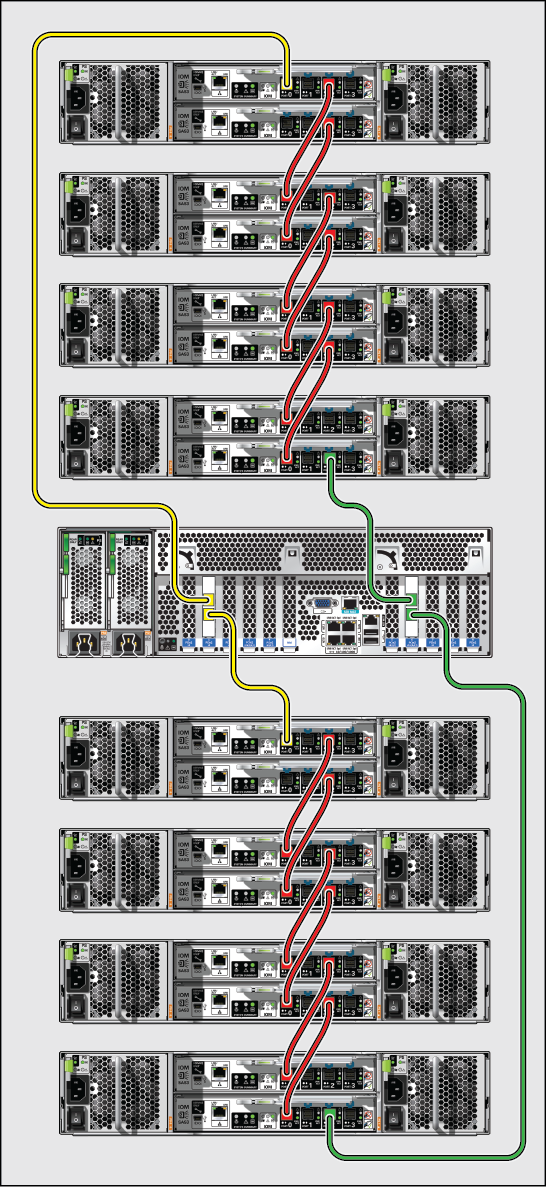

    在基本机柜中将控制器用电缆连接到磁盘机框(显示出 ZS5-4 连接到 DE3-24P)


    image:图中显示了在基本机柜中将控制器用电缆连接到磁盘机框(显示出 ZS5-4 连接到 DE3-24P)
  9. 如果存在电缆线圈,请滑动垂直机架滑轨与机架侧面板之间的线圈,确保电缆束带面向机架后面。使用电缆束带,将线圈固定到机架滑轨。
  10. 重复步骤 2 到 9,以便为磁盘链连接第二条电缆。
  11. (u53ef选) 修剪多余的电缆束带。
  12. 对任何其余磁盘机框链重复此过程。

    同一侧上电缆束带结之间的距离保持为大约 20.32 厘米(8 英寸)。
