7420 群集控制器到 DE2-24 磁盘机框（3 个 HBA）
下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。

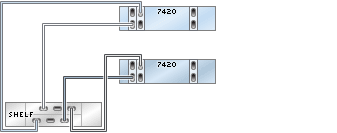

图 291 具有三个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集 7420 控制器

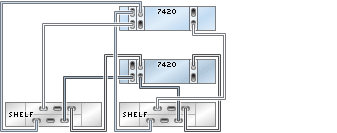

图 292 具有三个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集 7420 控制器

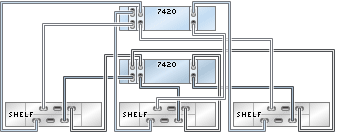

图 293 具有三个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集 7420 控制器

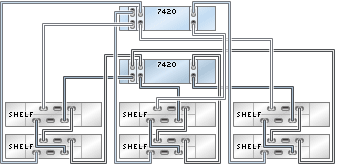

图 294 具有三个 HBA 且通过三个链连接到六个 DE2-24 磁盘机框的群集 7420 控制器
图 295 具有三个 HBA 且通过三个链连接到 18 个 DE2-24 磁盘机框的群集 7420 控制器
图 296 单个链中的多个磁盘机框
