ZS4-4/ZS3-4 单机控制器到 DE2-24 磁盘机框（2 个 HBA）

下图显示了安装有两个 HBA 的 Oracle ZFS Storage ZS4-4/ZS3-4 单机控制器支持的一部分配置。

图 125  具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的单机 ZS4-4/ZS3-4 控制器

图 126  具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的单机 ZS4-4/ZS3-4 控制器

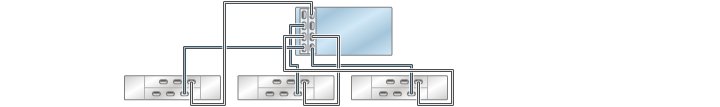

图 127  具有两个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的单机 ZS4-4/ZS3-4 控制器

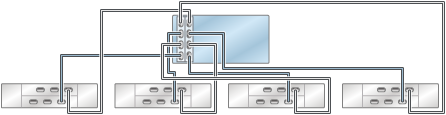

图 128  具有两个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的单机 ZS4-4/ZS3-4 控制器

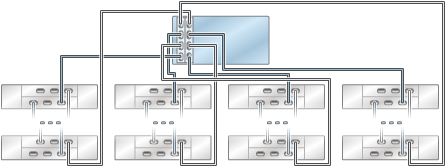

图 129  具有两个 HBA 且通过四个链连接到多个 DE2-24 磁盘机框的单机 ZS4-4/ZS3-4 控制器

图 130  单个链中的多个磁盘机框
