ZS5-4 群集控制器到 DE2-24 磁盘机框（2 个 HBA）
下图显示了安装有两个 HBA 的 Oracle ZFS Storage ZS5-4 群集控制器支持的一部分配置。
图 85 具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集 ZS5-4 控制器
图 86 具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集 ZS5-4 控制器

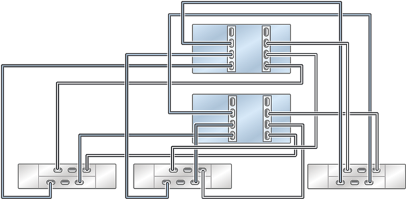

图 87 具有两个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集 ZS5-4 控制器

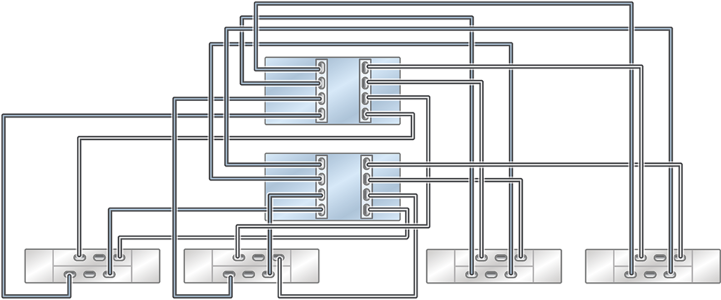

图 88 具有两个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的群集 ZS5-4 控制器

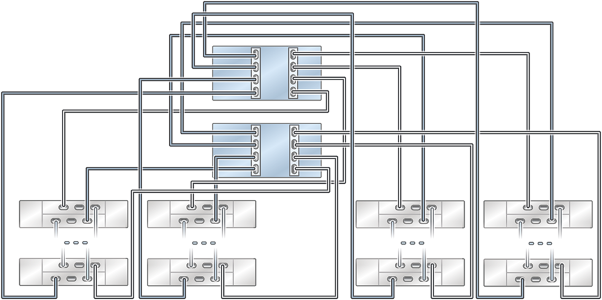

图 89 具有两个 HBA 且通过四个链连接到多个 DE2-24 磁盘机框的群集 ZS5-4 控制器
图 90 单个链中的多个磁盘机框
