7420 群集控制器到 Sun Disk Shelf（6 个 HBA）
下图显示了安装有六个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。

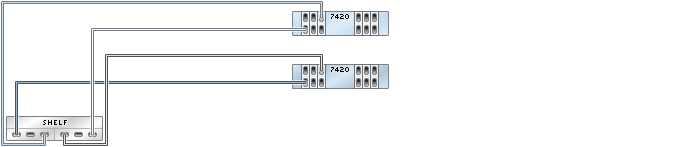

图 383 具有六个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的群集 7420 控制器

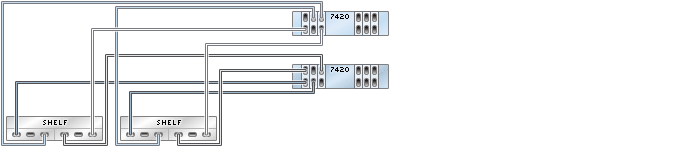

图 384 具有六个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的群集 7420 控制器

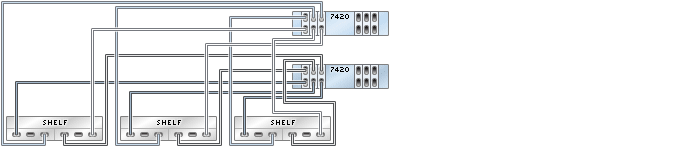

图 385 具有六个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的群集 7420 控制器

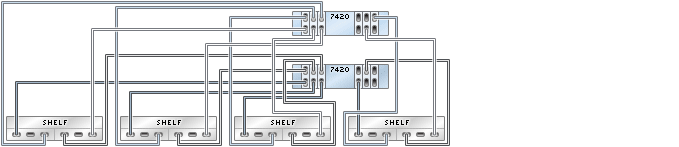

图 386 具有六个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的群集 7420 控制器

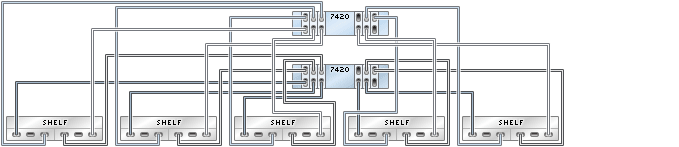

图 387 具有六个 HBA 且通过五个链连接到五个 Sun Disk Shelf 的群集 7420 控制器

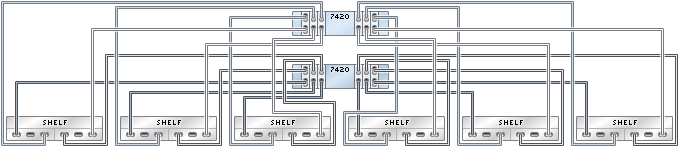

图 388 具有六个 HBA 且通过六个链连接到六个 Sun Disk Shelf 的群集 7420 控制器

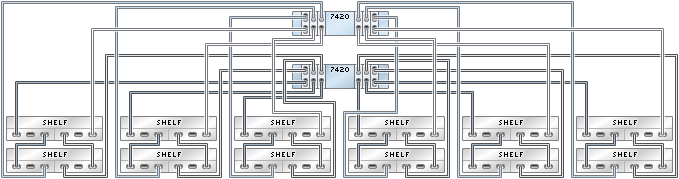

图 389 具有六个 HBA 且通过六个链连接到 12 个 Sun Disk Shelf 的群集 7420 控制器

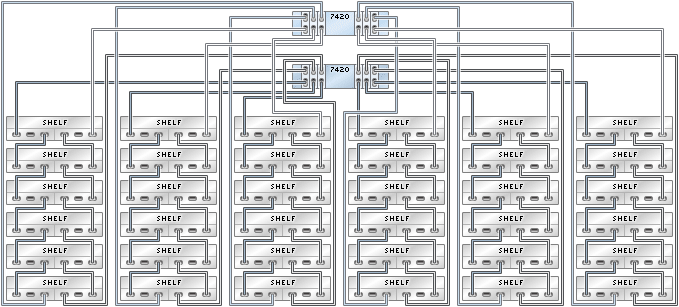

图 390 具有六个 HBA 且通过六个链连接到 36 个 Sun Disk Shelf 的群集 7420 控制器
